不锈钢耐腐蚀螺杆泵fg-尊龙凯时·中国官方网站

  • 更新时间:  2024-07-02
  • 产品型号:  fg
  • 简单描述
  • fg不锈钢耐腐蚀螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。广泛应用于食品冶金、造纸、印染、化工、化肥制药等工业部门使用。
详细介绍

fg不锈钢耐腐蚀螺杆泵概述:
 不锈钢螺杆泵是按迥转啮合容积式原理工作的新型耐腐蚀螺杆泵。不锈钢螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。螺杆泵采用无毒无味的食用橡胶,工作温度可达120摄氏度,如果采用高温120摄氏度—350摄氏度时可同本单位。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持不变。压力稳定,因而不会产品涡流和搅动。不锈钢螺杆泵每级泵的输出压力为 0.6mpa—1.2mpa,扬程60m—120m(清水),自吸高度一般在3m以上。因定子选用多种弹性材料制成,所以这种泵对高粘度达到80%流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,螺杆泵有一般泵种所不能胜任的特性。其流量与转速成正比,广泛应用于食品冶金、造纸、印染、化工、化肥制药等工业部门使用。传动可采用联轴器直接传动,或采用高速电机,三角带,变速箱等装置变速。 这种泵零件少,结构紧凑,体积小,维修简单,转子和定子是本泵的易损件,结构简单,便于装拆。

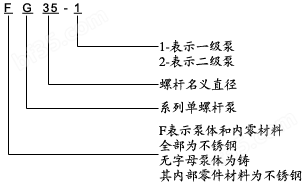

fg不锈钢耐腐蚀螺杆泵型号意义:


fg不锈钢耐腐蚀螺杆泵工作原理和特性:
 不锈钢螺杆泵是按迥转啮合容积式原理工作的新型泵种。不锈钢螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速低,容积保持不变。不锈钢螺杆泵压力稳定,因而不会产生涡流和搅动。不锈钢螺杆泵每级泵的输出压力为0.6mpa,扬程60m (清水),自吸高度一般在3m以上。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特性。其流量与转速成正比。传动可采用联轴器直接传动,或采用高速电机,三角带,变速箱等装置变速。不锈钢螺杆泵零件少,结构紧凑,体积小,维修简单,转子和定子是本泵的易损件,结构简单,便于装拆。
fg不锈钢耐腐蚀螺杆泵性能参数表:

型号

转数
(r/min)

流量
(m3/h)

压力
(mpa)

扬程
m

电机
功率
(kw)

必需汽
蚀余量
(m)

进口法
兰通径
(mm)

出口法
兰通径
(mm)

允许颗
粒直径
(mm)

允许纤
维长度
(mm)

fg10-1

960

0.1

0.8

80

0.55

4

dg25

dg25

0.8

15

fg10-2

960

0.1

1.6

160

0.55

4

dg25

dg25

0.8

15

fg13-1

960

0.4

0.6

60

0.55

4

dg25

dg25

0.8

15

fg13-2

960

0.4

1.2

120

0.55

4

dg25

dg25

0.8

15

fg15-1

960

0.8

0.6

60

0.75

4

dg25

dg25

1

20

fg15-2

960

0.8

1.2

120

0.75

4

dg25

dg25

1

20

fg20-1

960

1.2

0.6

60

0.75

4

dg25

dg25

1.5

25

fg20-2

960

1.2

1.2

120

1.1

4

dg25

dg25

1.5

25

fg25-1

960

2

0.6

60

1.5

4

dg32

dg25

2

30

fg25-2

960

2

1.2

120

2.2

4

dg32

dg25

2

30

fg30-1

960

5

0.6

60

2.2

4

dg50

dg40

2.5

35

fg30-2

960

5

1.2

120

3.0

4

dg50

dg40

2.5

35

fg35-1

960

8

0.6

60

3.0

4

dg65

dg50

3

40

fg35-2

960

8

1.2

120

4.0

4

dg65

dg50

3

40

fg40-1

960

12

0.6

60

4.0

4

dg80

dg65

3.8

45

fg40-2

960

12

1.2

120

5.5

4

dg80

dg65

3.8

45

fg50-1

960

20

0.6

60

5.5

4.5

dg100

dg80

5

50

fg50-2

960

20

1.2

120

7.5

4.5

dg100

dg80

5

50

fg60-1

960

30

0.6

60

11

5

dg125

dg100

6

60

fg60-2

960

30

1.2

120

15

5

dg125

dg100

6

60

fg70-1

720

45

0.6

60

11

5

dg150

dg125

8

70

fg70-2

720

45

1.2

120

15

5

dg150

dg125

8

70

fg85-1

720

65

0.6

60

15

5

dg150

dg150

10

80

fg85-2

720

65

1.2

120

18.5

5

dg150

dg150

10

80

注:1、以上性能参数是常温清水试验时的试验数据;
2、对于不同的介质、不同的转速,性能参数都将变化,其流量值与浓度、粘度成反比,与转速成正比;
3、用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型,或者和本公司技术部门协商来决定泵的类型。
4、对于水煤浆泵传动形式为齿轮调速配套电磁调速电机或机械无级变速电机,流量随转速变化无级可调。

fg不锈钢耐腐蚀螺杆泵使用注意事项:

1、螺杆泵严禁在泵腔无液体的情况下空运转,必须在启动前由泵进口把液体注入泵体后再启动螺杆泵,以免空转磨损螺杆泵定子。
2、启动螺杆泵前还得必须先确定螺杆泵的运转方向,螺杆泵不能反转。
3、新安装或长时间停泵数天后的螺杆泵,不能立即起动,也应该向泵体注入适量润滑剂或螺杆泵输送的液体,再用管子钳扳动螺杆泵几转后才可以起动。
4、不锈钢螺杆泵输送高粘度的液体或含有腐蚀性的介质后,应该用清水或者溶剂进行冲洗螺杆泵泵腔,防止堵塞以免造成下次起动螺杆泵时困难而损坏定子。
5、冬天使用单螺杆泵温度偏低不使用时应该排除泵体积液,防止泵体冻裂或者泵内结冰下次起动时拉坏定子。
6、使用过程中轴承箱内应定期加润滑油,发现轴端有渗流时,要及时处理或调换油封。
7、在运行中如发生异常情况,应立即停泵检查原因,排除故障。
