卧式清水自吸泵zx型-尊龙凯时·中国官方网站

  • 更新时间:  2024-07-02
  • 产品型号:  zx型
  • 简单描述
  • zx型卧式清水自吸泵结构简单、工作z为可靠、*工作时间长,维护、使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较,排量大、性能高。zx型泵在工农业生产、抢险救助,如排涝、救火中作为应急泵使用效能更为突出。 zx型泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。
详细介绍

简要概述:

zx系列自吸泵是根据国内外有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。该zx系列自吸泵属自吸式离心泵,它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长,并有较强的自吸能力等优点。管路中不需安装底阀,工作前只需保证zx系列自吸泵体内储有定量引液即可。因此简化了管路系统,又改善了劳动条件。

优点介绍:

1、该泵具有自吸功能,管路中不需要安装底阀,工作前只需保证泵体内储有定量引液即可具有“一次引流、终身自吸”功能。因此既简化了管路系统,又改善了劳动条件。
2、具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长。

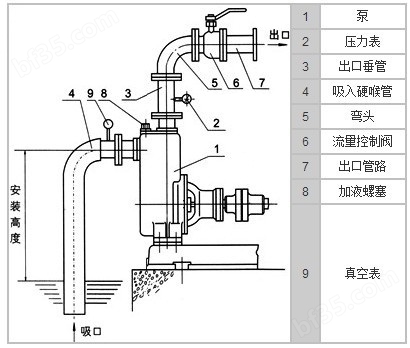

自吸泵结构图:



型号意义:

例如:50zx12.5-50pb
50-吸入口直径(mm)
zx-自吸泵
12.5-流量(m3/h)
50-扬程(m)
p-材质不锈钢
b-防爆电机

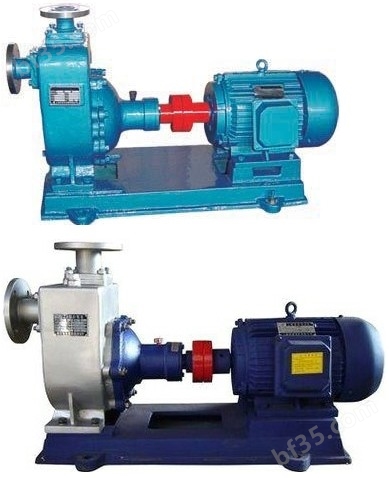

自吸泵实物图:

不锈钢自吸泵

防爆型自吸泵

zx型卧式清水自吸泵性能参数表:

型号

流量

(m3/h)

扬程
(m)

电机功率

(kw)

转速
(r/min)

吸程
(m)

自吸性能
(min/5m)

25zx3-20

3

20

0.75

2900

6.5

1.9

25zx3-32

3

32

1.5

1.8

32zx3.2-32

3.2

32

1.5

1.8

32zx3.2-50

3.2

50

3

1.8

40zx6.3-20

6.3

20

1.1

1.9

40zx6.3-32

6.3

32

2.2

1.8

40zx10-40

10

40

4

1.5

40zx12.5-50

12.5

50

5.5

1.5

50zx15-12

15

12

1.5

2.4

50zx18-20

18

20

2.2

2.4

50zx20-30

20

30

4

1.5

50zx12.5-32

12.5

32

3

1.5

50zx15-40

15

40

4

1.5

50zx12.5-50

12.5

50

5.5

1.5

50zx15-60

15

60

7.5

1.3

50zx20-75

20

75

11

1.3

65zx30-15

30

15

3

2.0

65zx25-32

25

32

5.5

1.5

65zx25-50

25

50

7.5

1.3

65zx25-75

25

75

11

1.3

80zx35-18

35

18

3

6

3.4

80zx43-17

43

17

4

1.8

80zx40-22

40

22

5.5

1.9

80zx50-32

50

32

7.5

1.5

80zx60-55

60

55

18.5

1.5

80zx60-70

60

70

22

1.2

100zx100-20

100

20

11

1.8

100zx100-40

100

40

18.5

1.8

100zx100-65

100

65

30

1.8

100zx70-80

70

80

30

1.8

150zx160-55

160

55

45

5

1.8

150zx150-80

150

80

55

1.2

200zx400-32

400

32

55

1450

2.0

200zx280-63

280

63

90

1.5

250zx350-65

350

65

110

1.5

250zx550-32

550

32

75

2.0

250zx400-50

400

50

90

2.0

250zx450-55

450

55

110

2.0

300zx600-32

600

32

90

2.0

300zx500-50

500

50

110

2.0

300zx550-55

550

55

132

2.0

zx型卧式清水自吸泵主要用途:
1、zx系列自吸泵适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等。
2、zx系列自吸泵装上摇臂式喷头、又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果圆、茶园的良好机具。
3、zx系列自吸泵适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。
4、zx系列自吸泵可和任何型号、规格的压滤机配套使用,将浆料送给压滤机进行压滤的配套。

安装与使用说明:

 (一)、zx系列自吸泵起动前的准备及检查工作:
    1.本系列自吸泵,根据泵的工作运转状况,分别采用优质钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足之。
    2.检查zx系列自吸泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体内注入储液,不应在储液不足的情况下启动运转,否则泵不能正常工作,且易损坏机械密封。
    3.检查zx系列自吸泵的转动部件是否有卡住磕碰现象。
    4.检查zx系列自吸泵体底脚及各联结处螺母有无松动现象。
    5.检查zx系列自吸泵轴与电动机主轴的同轴度和平行度。
    6.检查进口管路是否漏气,如有漏气,必须设法排除。
    7.打开吸入管路的阀门,稍开(不要全开)出口控制阀。
(二)、zx系列自吸泵起动及操作:
    1.点动自吸泵,注意泵轴的转向是否正确。
    2.注意转动时有无不正常的声响和振动。
    3.注意压力表及真空表读数,起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后,说明zx系列自吸泵内已经上液,进入正常输液作业。
    4.在zx系列自吸泵进入正常输液作业前即自吸过程中,应特别注意泵内水温升高情况,如果这个过程过长,zx系列自吸泵内水温过高,则停zx系列自吸泵检查其原因。
    5.如果zx系列自吸泵内液体温度过高而引起自吸困难,那么可以暂时停机,利用吐出管路中的液体倒流回zx系列自吸泵内或向zx系列自吸泵体上的加储液口处直接向泵内补充液体,使泵内液体降温,然后起动即可。
    6.zx系列自吸泵在工作过程中如发生强烈振动和噪声,有可能是泵发生汽蚀所致,汽蚀产生的原因有两种:一是进口管流速过大,二是吸程过高,流速过大时可调节出口控制阀,升高压力表读数,在进口管路有堵塞时则应及时排除;吸程太高时可适当降低泵的安装高度。
    7.zx系列自吸泵在工作过程中因故停泵,需再起动时,出口控制阀应稍开(不要全闭),这样既有利于自吸过程中气体从吐出口排出,又能保证泵在较轻的负荷下启动。
    8.注意检查管路系统有无渗漏现象。
(三)、停泵:
    1.首先必须关闭吐出管路上的闸阀。
    2.使zx系列自吸泵停止转动。
    3.在寒冷季节,应将zx系列自吸泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。
