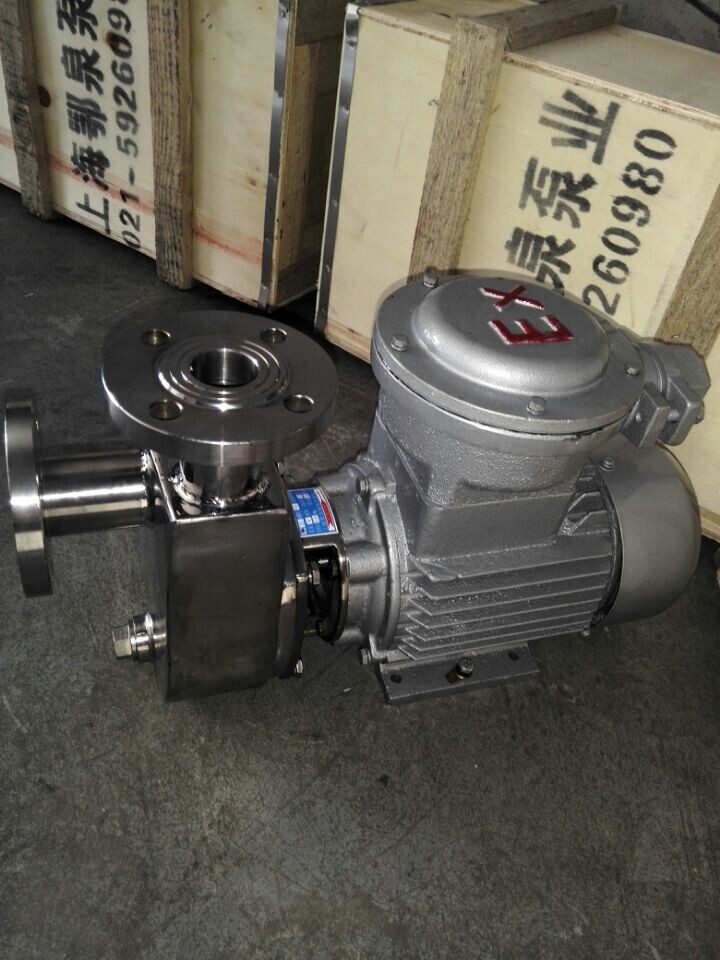

hylz小型不锈钢污水自吸泵小型不锈钢污水离心泵-尊龙凯时·中国官方网站

  • 更新时间:  2024-07-03
  • 产品型号:  小型不锈钢污水离心泵
  • 简单描述
  • hylz小型不锈钢污水自吸泵主要产品有不锈钢离心泵,其中不锈钢离心泵又有带自吸式和不带自吸式两大系列,本公司产品主要适用于输送带腐蚀性、有卫生要求、广泛应用食品、饮料、医药、化妆品、污水处理、化工(或精细化工)、电镀等行业使用。
详细介绍

hylz小型不锈钢污水自吸泵产品特点:

   hyl和hylz系列泵是我公司自行研制的不锈钢耐腐蚀离心泵,两系列泵的叶轮有的采用半开式结构形式,有的则采用闭式结构形式,另外泵与电机的联接方式又有直和带轴承托架式两种,所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封,由于我公司产品集优良结构、性能、造形于一身,兼过流零部件及连接架采用优质不锈钢材料制造,所以,两系列泵产品具有耐腐蚀性能可靠,使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。
hyl/hylz型不锈钢耐腐蚀离心泵主要用途:
  hylz小型不锈钢污水自吸泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式),含(或不含)有细小软颗粒或纤维质,带腐蚀性或有卫生要求的液体,hyl和hylz系列泵还具有自吸性能两系列泵广泛适用于食品、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。

hylz小型不锈钢污水自吸泵型号意义:

例如:50hyl--25;50--吸入口径直径(mm);hyl--耐腐蚀离心泵;25--设计点扬程(m)
     25hylz--13;25--吸入口径直径(mm);hylz--自吸式耐腐蚀离心泵;13--设计点扬程(m);d--配单相电机
hyl/hylz型小型不锈钢防爆自吸泵技术参数:
注:一、hyl泵的安装高度10.09-(npsh)r-0.5-hw,hw为吸入管路水阻。
        hylz泵的安装高度≈允许吸上真空高度-hw。
注二:25hyl-8型,25hylz-8d型泵,其自吸高度为3米时,自吸时间≦3分钟。
      其余各型号泵在自吸高度为4米时,自吸时间≦3分钟。
材料:1、过流零件及连接架:1cr18ni9ti不锈钢。
      2、机械密封:静环:陶瓷(sic)。动环:石墨浸渍呋喃树脂。
      3、橡胶结构件:氟橡胶。1cr18ni9ti不锈钢。
      4、如输送介质或使用条件与本泵配置不相配时,可另议配置其他材质。如过流部件配316不锈钢材质,轴封可配聚四氟乙烯或其他种类的动静环等。


hylz小型不锈钢污水自吸泵使用条件:1、直联式泵的过流液体温度不得超过90℃,轴承托架式泵的过流液体温度不得超过105℃。
2、由于到目前为止适应任何介质、浓度、温度使用的材料,故用户所输送介质的腐蚀性、使用条件均不应超出本泵使用的范围。
3、本产品提出的技术数据均为常温清水作介质测定,如输送介质不是常温清水时,水泵性能将会发生变化,敬请用户作出适当调整。

小型不锈钢无堵塞自吸泵性能参数表:

型号(三相/380伏/50赫)

型号(单相/220伏/50赫)

电机功率(kw)

口径(mm)

效率(%)

扬程h(m)            流量q (m3/h)

汽蚀余量

进口

出口

25hyl-8

25hyl-8d

0.25

25

20

43

h

11

10

8

6

4

3







4.5

q

0.8

2.5

4

5.2

6.8

7.5







40hyl-13

40hyl-13d

0.55

40

25

45

h

15

14

13

12

10

8

6

5



3.5

q

3.5

5

6

7.5

9.5

11

12.5

13



50hyl-18

50hyl-18d

1.5

50

40

52

h

22

21

20

18

16

14

12

10



3.5

q

3

5.5

9

13

16

18

20

21



50hyl-22

50hyl-22d

2.2

50

40

55

h

27

26

24

22

20

18

16

14

12

3.5

q

7

10.5

16

19

22

23.8

26

27

28.5

50hyl-25



3

50

40

56

h

30

28

26

25

24

22

20

18

16

3.5

q

12.5

18.5

22

23

24.5

26

27.5

29.5

31

型号(三相/380伏/50赫)

型号(单相/220伏/50赫)

电机功率(kw)

口径(mm)

效率(%)

扬程h(m)            流量q (m3/h)

汽蚀余量

进口

出口

25hylz-8

25hylz-8d

0.25

25

25

40

h

9

8

7

6

5

4

3





5.5

q

2.3

3

3.5

4.3

408

5.2

5.5





25hylz-13

25hylz-13d

0.55

25

25

40

h

16

15

14

13

12

10

8

6

4

4

q

3

4

4.8

6

6.5

7.5

8.5

9.5

10

40hylz-18

40hylz-18d

1.5

40

40

49

h

21

20

19

18

16

14

12

10

8

4

q

6

7

8.5

10

12

14

15.5

17.3

18.5

50hylz-22



3

50

50

50

h

28

26

25

24

22

20

18

16

14

4

q

8.5

11.5

13.5

14.5

16.5

19

20.5

22

23.8

hyl/hylz型小型不锈钢无堵塞自吸泵安装说明:
      1、泵装置的输送管道联接处,特别是输入管道的联接处必须联接可靠,密封良好。
      2、hyl型泵如安装高于抽吸液面时,吸入管进水口应安装底阀,hylz自吸泵在自吸范围内吸入管不必安装底阀。
      3、所输送液体如混有竹、木、石、金属等体积过大或过长的硬物时,吸入管进水口处必须装上滤网,以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。
      4、水泵装置一般应有过载与短路保护装置,如保险丝及过流继电器,并应根据电机标牌的电流调整保护装置的设定位。
hyl/hylz型不锈钢耐腐蚀离心泵的使用说明:
1、在启动前,应先对泵腔灌满液体,严禁泵腔内液体不足而启动。
2、使用前,应确认电动机转向无误才可使用,半开式叶轮结构泵的正确转向为:面向电机尾部观看,电动机风叶应顺时针方向旋转,闭式叶轮结构泵的正确转向为:面向电动机尾部观看,电动机风叶应逆时针方向旋转,试验起动以电动为宜。
3、带轴承托架式水泵在使用前应给轴承托架腔内架入30号润滑油,油位因保持在油镜中线以下,仅可见油以上,严禁缺油、导致损坏轴承。
4、应注意检查轴封情况,如发现泄漏严重,应停机修复,避免液体渗入电机内腔损坏电动机。
