不锈钢潜水排污泵(无堵塞潜水式)|百科-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  eqwq
  • 简单描述
  • 无堵塞潜水式污水泵既保护环境、又节约费用、安装快捷、维护方便,该系统使用特制的底座,固定在污水池的底部,与出水管连结好,并在池顶装好配套的支承块,用双导轨使水管与出水管连结好。自动耦合、密封运行。
详细介绍

一、无堵塞潜水式污水泵适用范围:
wq(qw)型无堵塞潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,也可用于清水及带弱腐蚀性介质。
二、无堵塞潜水污水泵产品特点:
1、无堵塞潜水排污泵采用双叶片叶轮结构,大大提高了污物的通过能力;
2、机械密封采用新型磨檫副,并长期处入油室内运行;
3、整体结构紧凑、体积小、噪声小、节能,检修方便,方便用户更换;
4、自动控制柜可以根据所需液位变化,自动控制泵的超动与停止,不需专人看管,使用方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、无堵塞潜水排污泵机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。


三、无堵塞潜水式污水泵使用条件:
1、排污泵系列产品在额定电压为380v,电源频率为50hz时适用
2、介质温度不超过40摄氏度,介质密度≤1150kg/m3,ph值在5-9范围之间;
3、海拔高度不超过1000米;
4、输送介质年粘度不超1000cp;
5、产品工作运行时必须*潜入水中,但潜水深度不得超过10m;
6、产品材质主要为铸铁,不能用于强腐蚀性或含有强腐蚀性的介质中;
注意:在选型或安装使用前务必使泵实际使用条件符合以上条款,确保产品的正确使用!

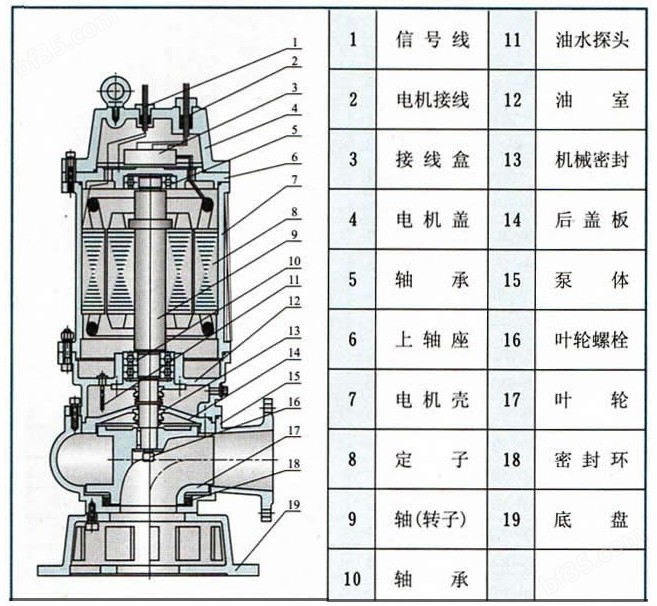

四、无堵塞潜水污水泵结构图与说明:


   wq型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品, 电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行*保护,包括漏水、断相、短路、过热、电机过载等项目。
电机定子8:采用b级或f级绝缘。
漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮17:叶轮采用单流道或双流逍结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮闪运转而使口环处磨损,可更换密封环.以保证泵以效率运行。
五、潜水式污水泵技术选型:

型  号 口 径
(mm)
流 量
(m3/h)
扬 程
(m)
功 率
(kw)
转 速
(r/min)
效 率
(%)
eqwq25-8-15-1.1 25 8 15 1.1 2825 38.5
eqwq32-12-15-1.1 32 12 15 1.1 2825 40
eqwq40-15-15-1.5 40 15 15 1.5 2840 45.1
eqwq40-15-30-2.2 40 15 30 2.2 2840 48
eqwq50-20-7-0.75 50 20 7 0.75 1390 54
eqwq50-10-10-0.75 50 10 10 0.75 1390 56
eqwq50-20-15-1.5 50 20 15 1.5 2840 55
eqwq50-15-25-2.2 50 15 25 2.2 2840 56
eqwq50-18-30-3 50 18 30 3 2880 58
eqwq50-25-32-5.5 50 25 32 5.5 2900 53
eqwq50-20-40-7.5 50 20 40 7.5 2900 55
eqwq65-25-15-2.2 65 25 15 2.2 2840 52
eqwq65-37-13-3 65 37 13 3 2880 55
eqwq65-25-30-4 65 25 30 4 2890 58
eqwq65-30-40-7.5 65 30 40 7.5 2900 56
eqwq65-35-50-11 65 35 50 11 2930 60
eqwq65-35-60-15 65 35 60 15 2930 63
eqwq80-40-7-2.2 80 40 7 2.2 1420 52
eqwq80-43-13-3 80 43 13 3 2880 50
eqwq80-40-15-4 80 40 15 4 2890 57
eqwq80-65-25-7.5 80 65 25 7.5 2900 56
eqwq100-80-10-4 100 80 10 4 1440 62
eqwq100-110-10-5.5 100 110 10 5.5 1440 66
eqwq100-100-15-7.5 100 100 15 7.5 1440 67
eqwq100-85-20-7.5 100 85 20 7.5 1440 68
eqwq100-100-25-11 100 100 25 11 1460 65
eqwq100-100-30-15 100 100 30 15 1460 66
eqwq100-100-35-18.5 100 100 35 18.5 1470 65
qeqwq125-130-15-11 125 130 15 11 1460 62
eqwq120-130-20-15 125 130 20 15 1460 63
eqwq150-145-9-7.5 150 145 9 7.5 1440 63
eqwq150-180-15-15 150 180 15 15 1460 65
eqwq150-180-20-18.5 150 180 20 18.5 1470 75
eqwq150-180-25-22 150 180 25 22 1470 76
eqwq150-130-30-22 150 130 30 22 1470 75
eqwq150-180-30-30 150 180 30 30 1470 73
eqwq150-200-30-37 150 200 30 37 1480 70
eqwq200-300-7-11 200 300 7 11 970 73
eqwq200-250-11-15 200 250 11 15 970 74
eqwq200-400-10-22 200 400 10 22 1470 76
eqwq200-400-13-30 200 400 13 30 1470 73
eqwq200-250-15-18.5 200 250 15 18.5 1470 72
eqwq200-300-15-22 200 300 15 22 1470 73
eqwq200-250-22-30 200 250 22 30 1470 71
eqwq200-350-25-37 200 350 25 37 1980 75
eqwq200-400-30-55 200 400 30 55 1480 70
eqwq250-600-9-30 250 600 9 30 980 74
eqwq250-600-12-37 250 600 12 37 1480 78
eqwq250-600-15-45 250 600 15 45 1480 75
eqwq250-600-20-55 250 600 20 55 1480 73
eqwq250-600-25-75 250 600 25 75 1480 73
eqwq300-800-12-45 300 800 12 45 980 76
eqwq300-500-15-45 300 500 15 45 980 70
eqwq300-800-15-55 300 800 15 55 980 73
eqwq300-600-20-55 300 600 20 55 980 75
eqwq300-800-20-75 300 800 20 75 980 78
eqwq300-950-20-90 300 950 20 90 980 80
eqwq300-1000-25-110 300 1000 25 110 980 82
eqwq350-1100-10-55 350 1100 10 55 980 84.5
eqwq350-1500-15-90 350 1500 15 90 980 82.5
eqwq350-1200-18-90 350 1200 18 90 980 83.1
eqwq350-1100-28-132 350 1100 28 132 740 83.2
eqwq350-1000-36-160 350 1000 36 160 740 78.5
eqwq400-1500-10-75 400 1500 10 75 980 82.1
eqwq400-2000-15-132 400 2000 15 132 740 85.5
eqwq400-1700-22-160 400 1700 22 160 740 82.1
eqwq400-1500-26-160 400 1500 26 160 740 83.5
eqwq400-1700-30-200 400 1700 30 200 740 83.5
eqwq400-1800-32-250 400 1800 32 250 740 82.1
eqwq500-2500-10-110 500 2500 10 110 740 82
eqwq500-2600-15-160 500 2600 15 160 740 83
eqwq500-2400-22-220 500 2400 22 220 740 84
eqwq500-2600-24-250 500 2600 24 250 740 82

六、排污泵注意事项:
1.泵使用前应仔细检査电缆有否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。
2.用500v兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值应不低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120℃。
3.该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿进两个吊环上下起吊电泵,注意切不能将电缆当作绳索使用,以免发生危险。
4.泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。
5.电泵的机壳地线必须严格按有关规程接妥,为了保证使用时人身安全,在电泵运行时,严禁在附近安装、人下水做作业或移动,以防万一电泵漏电而发生意外事故。
6.电泵在无特殊情况必须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。
7.不得将电泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%),控制在建议使用扬程范围以内,以防电泵因超载而烧坏电机。
8.无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。

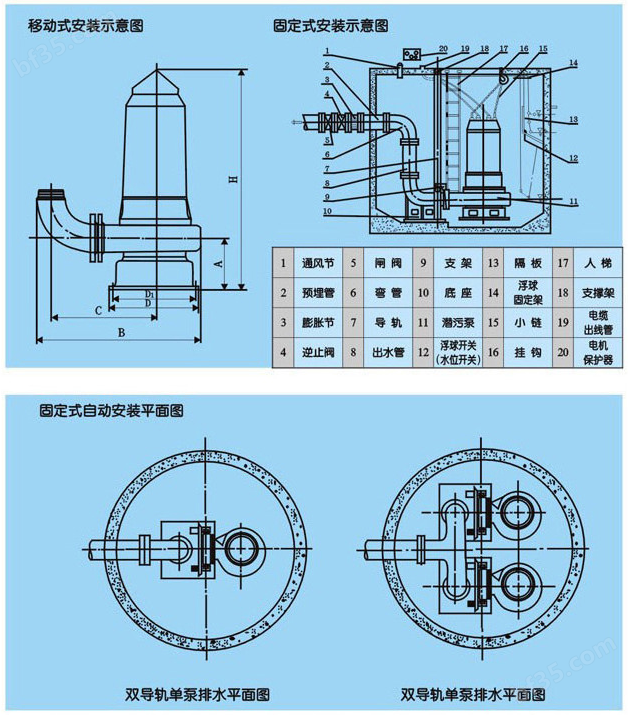

安装示意图:
