fg105-尊龙凯时·中国官方网站

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述
  • fg105-1不锈钢螺杆泵作为一种通用泵,流量可以根据要求,通过改变速度进行调节,运行速度可高可低,出口压力可随泵的级数增加,每增加一级,压力增加0.6mpa。
详细介绍

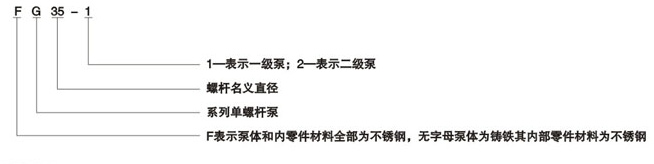

fg不锈钢螺杆泵型号意义:

例如


fg105-1不锈钢螺杆泵概述
  污水单螺杆泵是一种内啮合的密封式污水螺杆泵,属于转子式容积泵。单螺杆泵输送介质时扰动小、泵压稳、吸入性能好,可以输送粘稠的非牛顿液体及含有机械杂质和固体颗粒的浓缩物,泵量调节性能好,效率高且高效区宽。适用于输送介质温度-10℃~80℃(特殊泵可达150℃)、zui高粘度20000~200000mpa.s的所有工业部门。如何用来输送:
   1. 污水处理:污水、污油、含有固状物的淤泥。
   2. 化学工业:酸、碱.盐液,各种黏稠带糊状、乳状化学液浆。
   3. 勘探采矿:各种钻探泥浆,各种成分的采矿用水,浮选浆状物和悬浮液。
   4. 造船业:船底污水、污油、各种燃油、淡水。
   5. 陶瓷工业:瓷土、耐火粘土、釉料。
   6. 能源工业:各种燃油、油煤浆、水煤浆、煤泥、核废料及原油和气二相混输。
   7. 造纸工业:各种纤维素及纸浆、涂料、黑液处理等。
   8. 医药、食品、化妆品工业:各种糖浆、果酱、淀粉糊、膏剂、薯泥、酒槽等。
 fg105-1不锈钢螺杆泵的工作原理
   污水单螺杆泵是一种内啮合回旋式容积泵。当单线螺旋的螺杆转子在双线螺旋的定子孔内绕定子轴线行星回转时,转子与定子之间形成的密封腔就连续的、匀速的、容积不变的将介质从吸入端输送到压出端。由于这些特性,单螺杆泵特别适合下列工况下的工作:
   1. 高粘度介质的输送,介质粘度根据泵的大小不同,从20000~200000mpa.s。
   2. 含有固体颗粒或纤维的介质。颗粒粒径zui大可达到30mm(不超过转子偏心)纤维长度可以达到350mm(相当于0.4倍转子螺距)其含量一般可达介质的40%,当介质中所含固体为粉末状细微颗粒时,zui多可达60%或更高。
   3. 连续输送、压力稳定,不会出现往复泵的周期性压力波动。
   4. 搅动小,不会破坏被输送介质的固有结构。
   5. 流量可以通过调节转速进行调节,而压力能随输送管道阻力自动调节。
   6. 低的噪音。

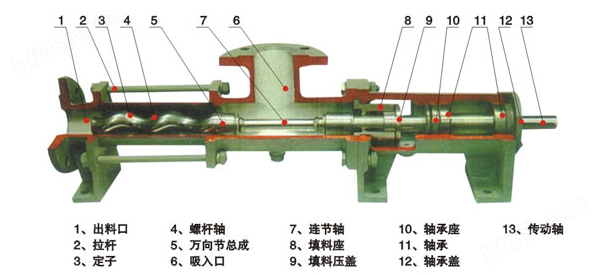

fg105-1不锈钢螺杆泵结构图:

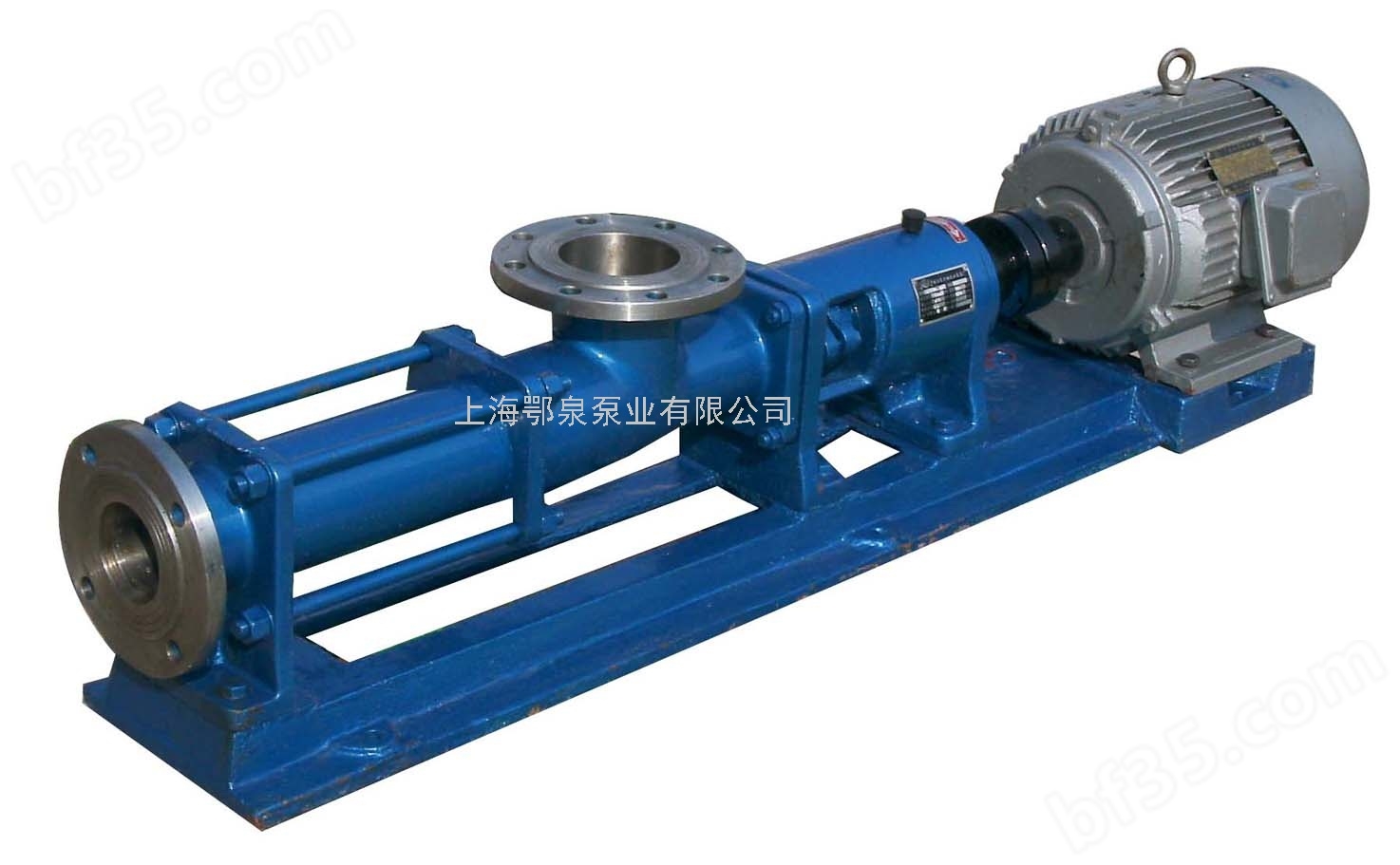

不锈钢螺杆泵实物图:

fg105-1不锈钢螺杆泵性能参数表:

型号

转数
(r/min)

流量
(m3/h)

压力
(mpa)

扬程
m

电机
功率
(kw)

必需汽
蚀余量
(m)

进口法
兰通径
(mm)

出口法
兰通径
(mm)

允许颗
粒直径
(mm)

允许纤
维长度
(mm)

 fg10-1

960

0.1

0.8

80

0.55

4

dg25

dg25

0.8

15

fg10-2

960

0.1

1.6

160

0.55

4

dg25

dg25

0.8

15

fg13-1

960

0.4

0.6

60

0.55

4

dg25

dg25

0.8

15

fg13-2

960

0.4

1.2

120

0.55

4

dg25

dg25

0.8

15

fg15-1

960

0.8

0.6

60

0.75

4

dg25

dg25

1

20

fg15-2

960

0.8

1.2

120

0.75

4

dg25

dg25

1

20

fg20-1

960

1.2

0.6

60

0.75

4

dg25

dg25

1.5

25

fg20-2

960

1.2

1.2

120

1.1

4

dg25

dg25

1.5

25

fg25-1

960

2

0.6

60

1.5

4

dg32

dg25

2

30

fg25-2

960

2

1.2

120

2.2

4

dg32

dg25

2

30

fg30-1

960

5

0.6

60

2.2

4

dg50

dg40

2.5

35

fg30-2

960

5

1.2

120

3.0

4

dg50

dg40

2.5

35

fg35-1

960

8

0.6

60

3.0

4

dg65

dg50

3

40

fg35-2

960

8

1.2

120

4.0

4

dg65

dg50

3

40

fg40-1

960

12

0.6

60

4.0

4

dg80

dg65

3.8

45

fg40-2

960

12

1.2

120

5.5

4

dg80

dg65

3.8

45

fg50-1

960

20

0.6

60

5.5

4.5

dg100

dg80

5

50

fg50-2

960

20

1.2

120

7.5

4.5

dg100

dg80

5

50

fg60-1

960

30

0.6

60

11

5

dg125

dg100

6

60

fg60-2

960

30

1.2

120

15

5

dg125

dg100

6

60

fg70-1

720

45

0.6

60

11

5

dg150

dg125

8

70

fg70-2

720

45

1.2

120

15

5

dg150

dg125

8

70

fg85-1

720

65

0.6

60

15

5

dg150

dg150

10

80

fg85-2

720

65

1.2

120

18.5

5

dg150

dg150

10

80

不锈钢单螺杆泵驱动方式的选择:
