  • 更新时间:  2024-07-03
  • 产品型号:  zwl型
  • 简单描述
  • zwl型直联式自吸无堵塞排污泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。我们公司在没个省都已有一批合作的客户,我们将保证为您提供高质量的无堵塞排污泵,,售后好价格优请您放心的选购。
详细介绍

zwl型直联式自吸无堵塞排污泵产品概述:
     zwl型自吸式无堵塞排污泵是本司根据zx型自吸离心泵及qw型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,*减轻人力的劳动强度,而且安装使用方便,极少维修,性能达到先进水平,具有广阔的应用市场和发展前景。
zwl型直联式自吸排污泵产品特点:
1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。
zwl型直联式自吸排污泵产品用途:
  zwl型自吸式无堵塞排污泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

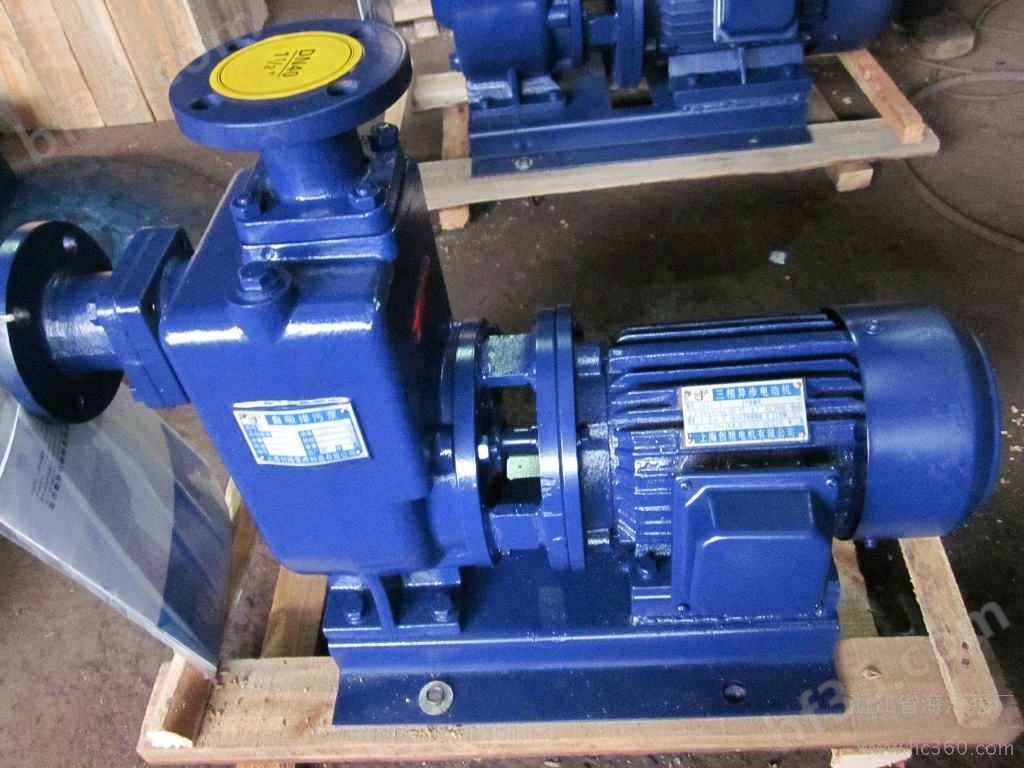

zwl型直联式自吸无堵塞排污泵实物图


zwl型直联式自吸无堵塞排污泵工作原理:

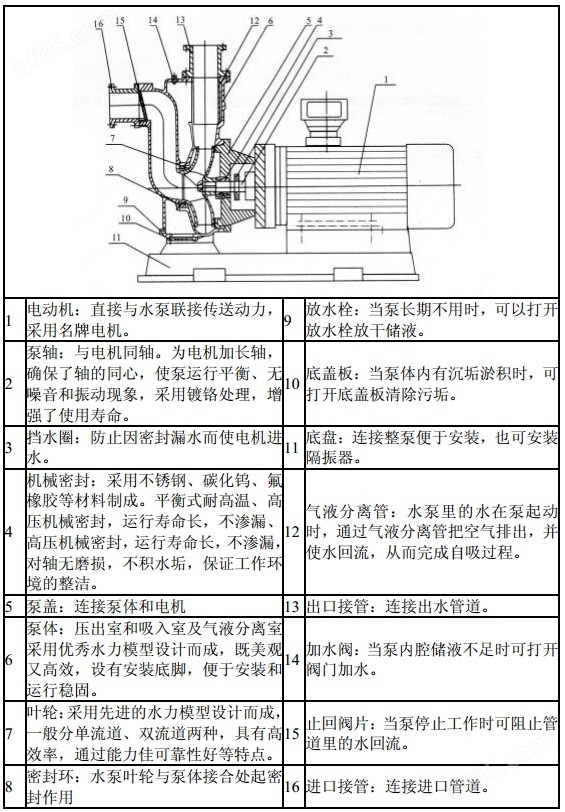

  zwl型无堵塞自吸排污泵,主要由电机、泵轴、挡水圈、机械密封、泵盖、泵体、叶轮、密封环、放水栓、底盖板、底盘、气液分离管、出水接管、加水阀、止回阀片、进口接管等。泵的结构图。
泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵的工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体,当泵起动时,泵内的储液在叶轮的作用下,佳带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使表泵内形成一定的真空度,达到自吸的作用。
自吸排污泵结构说明


zwl型直联式自吸排污泵技术参数:
流量:5-800m3/h;
扬程:12-60m;
电机功率:2.2-55kw;
转速:1450-2900r/min;
口径:φ25-φ300;
介质温度:≤100℃;
自吸高度:4.5-6.0m。
zwl型直联式自吸无堵塞排污泵型号意义:
例如:50zwl15-30
50-进口口径(mm)
zwl-直联式自吸无堵塞排污泵
15-流量(m3/h)
30-扬程(m)
p-材质不锈钢
b-防爆电机
zwl型直联式自吸排污泵性能参数

型号 流量
(m3/h)
扬程
(m)
功率
(kw)
转速
(r/min)
效率
(%)
汽蚀余量
(m)
自吸高度
(m)
自吸时间
(min/m)
重量(kg)
zwl25-8-15 8 15 1.5 2900 45 2.0 5.0 3 68
zwl32-9-30 9 30 3 2900 48 2.5 5.0 3 68
zwl40-10-20 10 20 2.2 2900 45 2.5 5.0 3 95
zwl40-20-15 20 15 2.2 2900 45 2.5 5.0 3 68
zwl40-15-30 15 30 3 2900 48 2.5 5.0 3 68
zwl50-10-20 10 20 2.2 2900 45 2.5 5.0 3 68
zwl50-20-15 20 15 2.2 2900 45 2.5 5.0 3 68
zwl50-15-30 15 30 3 2900 48 2.5 5.0 3 95
zwl50-20-35 20 35 5.5 2900 48 2.5 5.5 3 140
zwl50-20-40 20 40 7.5 2900 48 2.5 5.5 3 150
zwl65-30-18 30 18 4 2900 45 2.5 5.0 3 125
zwl65-25-30 25 30 5.5 2900 50 3.0 5.0 3 135
zwl65-25-40 25 40 7.5 2900 50 3.0 5.5 2 140
zwl65-40-25 40 25 7.5 2900 50 3.0 5.0 3 150
zwl65-65-25 65 25 11 2900 52 3.0 5.0 3 200
zwl80-40-16 40 16 4 2900 50 3.0 5.0 3 125
zwl80-40-25 40 25 7.5 2900 50 3.0 5.0 3 140
zwl80-25-40 25 40 7.5 2900 50 3.0 5.5 2 150
zwl80-65-25 65 25 11 2900 52 3.0 5.0 3 220
zwl80-80-35 80 35 15 2900 45 3.0 5.5 3 250
zwl80-50-60 50 60 22 2900 55 3.0 5.5 3 300
zwl100-100-15 100 15 7.5 1450 50 4.0 5.0 3 230
zwl100-80-20 80 20 7.5 1450 53 4.0 5.0 3 230
zwl100-100-20 100 20 11 1450 53 4.0 5.0 3 270
zwl100-100-30 100 30 22 1450 53 4.0 5.0 2 320
zwl100-80-45 80 45 30 2900 53 4.0 5.5 2 380
zwl100-80-60 80 60 37 2900 53 4.0 5.5 2 430
zwl100-80-80 80 80 45 2900 53 4.0 5.5 2 480
zwl125-120-20 120 20 15 1450 55 4.5 5.0 2 380
zwl150-200-15 200 15 15 1450 60 5.0 5.0 3.5 380
zwl150-200-20 200 20 22 1450 60 5.0 5.0 3 420
zwl150-200-25 200 25 30 1450 60 5.0 5.0 3 520
zwl150-180-30 180 30 37 1450 65 5.0 5.0 3 580
zwl150-180-38 180 38 55 1450 45 5.0 5.0 3.5 700
zwl200-280-14 280 14 22 1450 65 5.0 5.0 3 600
zwl200-300-18 300 18 37 1450 65 5.0 5.0 3 680
zwl200-280-28 280 28 55 1450 55 4.8 5.2 3 820
zwl250-420-20 420 20 55 1450 61 6.0 4.5 2.5 1020
zwl300-800-14 800 14 55 1450 65 6.0 4.5 2.5 1200
