ihg立式不锈钢离心泵|产品百科-尊龙凯时·中国官方网站

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述

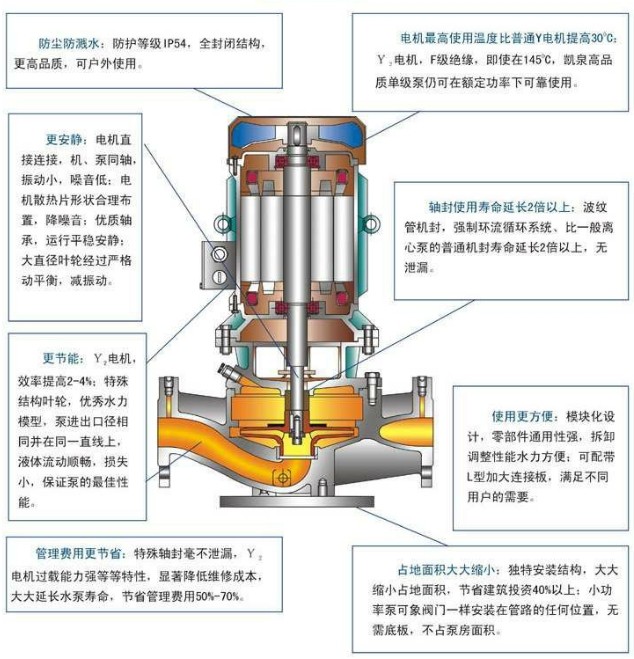

  • ihg立式不锈钢离心泵维修方便:更换密封、轴承,简易方便。占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。
详细介绍

ihg立式不锈钢离心泵性能参数

型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
效率
(%)
汽蚀余量
(m)
15-80 1.5 8 0.18 2900 34 2.3
20-110 2.5 15 0.37 2900 34 2.3
20-160 2.5 32 1.1 2900 25 2.3
25-110 4 15 0.55 2900 42 2.3
25-125 4 20 0.75 2900 36 2.3
25-125a 3.6 16 0.55 2900 35 2.3
25-160 4 32 1.5 2900 32 2.3
25-160a 3.7 28 1.1 2900 31 2.3
32-100 4.5 12.5 0.55 2900 56 2.3
32-100(i) 6.3 12.5 1.1 2900 54 2.0
32-125 4.5 20 0.75 2900 45 2.3
32-125(i) 6.3 20 1.1 2900 43 2.3
32-125a 4.0 16 0.55 2900 43 2.3
32-160 4.5 32 1.1 2900 44 2.3
32-160a 4.5 25 1.1 2900 42 2.3
32-160(i) 6.3 32 2.2 2900 42 2.3
32-200 4.5 50 3 2900 45 2.3
32-200a 4 40 2.2 2900 40 2.3
32-200(i) 6.3 50 4 2900 33 2.0
40-100 6.3 12.5 0.55 2900 54 2.3
40-100a 5.6 10 0.37 2900 52 2.3
40-125 6.3 20 1.1 2900 46 2.3
40-125a 5.6 16 0.75 2900 45 2.3
40-160 6.3 32 2.2 2900 40 2.3
40-160a 5.9 28 1.5 2900 39 2.3
40-160b 5.2 24 1.1 2900 38 2.3
40-200 6.3 50 4 2900 33 2.3
40-200a 5.9 44 3 2900 31 2.3
40-200b 5.5 38 2.2 2900 29 2.3
40-250 6.3 80 7.5 2900 28 2.3
40-250a 5.9 70 5.5 2900 28 2.3
40-250b 5.5 60 4 2900 27 2.3
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
效率
(%)
汽蚀余量
(m)
40-100(i) 12.5 12.5 1.1 2900 62 2.3
40-125(i) 12.5 20 1.5 2900 60 2.3
40-125(i)a 11.2 17.2 1.1 2900 58 2.3
40-160(i) 12.5 32 3 2900 52 2.3
40-160(i)a 11.7 28 2.2 2900 51 2.3
40-160(i)b 10.5 22.5 1.5 2900 50 2.3
40-200(i) 12.5 50 5.5 2900 46 2.3
40-200(i)a 11.7 40 4 2900 45 2.3
40-200(i)b 10.5 35 3 2900 44 2.3
40-250(i) 12.5 80 11 2900 38 2.3
40-250(i)a 11.7 70 7.5 2900 38 2.3
40-250(i)b 10.8 60 7.5 2900 37 2.3
50-100 12.5 12.5 1.1 2900 62 2.3
50-125 12.5 20 1.5 2900 58 2.3
50-125a 11.2 17.2 1.1 2900 57 2.3
50-160 12.5 32 3 2900 52 2.3
50-160a 11.7 28 2.2 2900 51 2.3
50-160b 10.5 22.5 1.5 2900 50 2.3
50-200 12.5 50 5.5 2900 46 2.3
50-200a 11.7 44.5 4 2900 45 2.3
50-200b 10.5 35 3 2900 44 2.3
50-250 12.5 80 11 2900 38 2.3
50-250a 11.7 70 7.5 2900 38 2.3
50-250b 10.8 60 7.5 2900 37 2.3
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
效率
(%)
汽蚀余量
(m)
50-100(i) 25 12.5 1.5 2900 69 2.5
50-100(i)a 22.4 10 1.1 2900 67 2.5
50-125(i) 25 20 3 2900 68 2.5
50-125(i)a 22.4 16 2.2 2900 66 2.5
50-160(i) 25 32 4 2900 63 2.5
50-160(i)a 23.4 28 4 2900 62 2.5
50-160(i)b 21.6 24 3 2900 58 2.5
50-200(i) 25 50 7.5 2900 58 2.5
50-200(i)a 23.4 44 7.5 2900 57 2.5
50-200(i)b 21.6 37 5.5 2900 55 2.5
50-250(i) 25 80 15 2900 50 2.5
50-250(i)a 23.4 70 11 2900 50 2.5
50-250(i)b 21.6 60 11 2900 49 2.5
50-315(i) 25 125 30 2900 40 2.5
50-315(i)a 23.4 110 22 2900 40 2.5
50-315(i)b 21.6 93 18.5 2900 39 2.5
65-100 25 12.5 1.5 2900 69 2.5
65-100a 22.4 10 1.1 2900 67 2.5
65-125 25 20 3 2900 68 2.5
65-125a 22.4 16 2.2 2900 66 2.5
65-160 25 32 4 2900 63 2.5
65-160a 23.4 28 4 2900 62 2.5
65-160b 21.6 24 3 2900 58 2.5
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
效率
(%)
汽蚀余量
(m)
65-200 25 50 7.5 2900 58 2.5
65-200a 23.4 44 7.5 2900 57 2.5
65-200b 21.6 37 5.5 2900 55 2.5
65-250 25 80 15 2900 50 2.5
65-250a 23.4 70 11 2900 50 2.5
65-250b 21.6 60 11 2900 49 2.5
65-315 25 125 30 2900 40 2.5
65-315a 23.4 110 22 2900 40 2.5
65-315b 21.6 93 18.5 2900 39 2.5
65-100(i) 50 12.5 3 2900 73 3.0
65-100(i)a 44.8 10 2.2 2900 72 3.0
65-125(i) 50 20 5.5 2900 72.5 3.0
65-125(i)a 44.8 16 4 2900 71 3.0
65-160(i) 50 32 7.5 2900 71 3.0
65-160(i)a 46.8 28 7.5 2900 70 3.0
65-160(i)b 43.2 24 5.5 2900 69 3.0
65-200(i) 50 50 15 2900 67 3.0
65-200(i)a 46.8 44 11 2900 66 3.0
65-200(i)b 43 37 7.5 2900 65 3.0
65-250(i) 50 80 22 2900 59 3.0
65-250(i)a 46.8 70 18.5 2900 59 3.0
65-250(i)b 43 60 15 2900 58 3.0
65-315(i) 50 125 37 2900 54 3.0
65-315(i)a 45.8 105 30 2900 54 3.0
65-315(i)b 43 93 30 2900 53 3.0
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
效率
(%)
汽蚀余量
(m)
80-100 50 12.5 3 2900 73 3.0
80-100a 44.8 10 2.2 2900 72 3.0
80-125 50 20 5.5 2900 72.5 3.0
80-125a 44.8 16 4 2900 71 3.0
80-160 50 32 7.5 2900 71 3.0
80-160a 46.8 28 7.5 2900 70 3.0
80-160b 43.2 24 5.5 2900 69 3.0
80-200 50 50 15 2900 67 3.0
80-200a 46.8 44 11 2900 66 3.0
80-200b 43 37 7.5 2900 65 3.0
80-250 50 80 22 2900 59 3.0
80-250a 46.8 70 18.5 2900 59 3.0
80-250b 43 60 15 2900 58 3.0
80-315 50 125 37 2900 54 3.0
80-315a 45.8 105 30 2900 54 3.0
80-315b 43 93 30 2900 53 3.0
80-315c 41 85 22 2900 51 3.0
80-350 50 150 55 2900 66 3.0
80-350a 44 142 45 2900 65 3.0
80-350b 40 135 37 2900 63 3.0
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
效率
(%)
汽蚀余量
(m)
80-100(i) 100 12.5 5.5 2900 76 4.5
80-100(i)a 89 10 4 2900 74 4.5
80-125(i) 100 20 11 2900 76 4.5
80-125(i)a 89 16 7.5 2900 74 4.5
80-160(i) 100 32 15 2900 76 4.5
80-160(i)a 93.5 28 11 2900 74 4.5
80-160(i)b 86.4 24 11 2900 72 4.5
80-200(i) 100 50 22 2900 74 4.0
80-200(i)a 93.5 44 18.5 2900 73 4.0
80-200(i)b 86.4 37 15 2900 71 4.0
80-250(i) 100 80 37 2900 69 >4.0
80-250(i)a 93.5 70 30 2900 68 4.0
80-250(i)b 86.4 60 30 2900 66 4.0
80-315(i) 100 125 75 2900 66 4.0
80-315(i)a 93.5 110 55 2900 66 4.0
80-315(i)b 86.4 93 45 2900 65 4.0
80-315(i)c 82 85 37 2900 63 4.0
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
效率
(%)
汽蚀余量
(m)
100-100 100 12.5 5.5 2900 76 4.5
100-100a 89 10 4 2900 74 4.5
100-125 100 20 11 2900 76 4.5
100-125a 89 16 7.5 2900 74 4.5
100-160 100 32 15 2900 76 4.5
100-160a 93.5 28 11 2900 74 4.5
100-160b 86.4 24 11 2900 72 4.5
100-200 100 50 22 2900 74 4.0
100-200a 93.5 44 18.5 2900 73 4.0
100-200b 86.4 37 15 2900 71 4.0
100-250 100 80 37 2900 69 4.0
100-250a 93.5 70 30 2900 68 4.0
100-250b 86.4 60 30 2900 66 4.0
100-315 100 125 75 2900 66 4.0
100-315a 93.5 110 55 2900 66 4.0
100-315b 86.4 93 45 2900 65 4.0
100-100(i) 160 12.5 11 2900 73 4.5
100-125(i) 160 20 15 2900 74 4.5
100-125(i)a 143 16 11 2900 72 4.5
100-160(i) 160 32 22 2900 79 5.6
100-160(i)a 150 28 18.5 2900 76 5.0
100-200(i) 160 50 37 2900 79 5.2
100-200(i)a 150 45 30 2900 74 4.5
100-200(i)b 138 40 22 2900 72 4.5
100-250(i) 160 80 55 2900 77 4.8
100-250(i)a 140 70 45 2900 72 4.5
100-250(i)b 100 65 37 2900 70 4.5
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
效率
(%)
汽蚀余量
(m)
100-350 100 150 90 2900 57 4.0
100-350a 87 142 75 2900 75 4.0
100-350b 82 135 55 2900 75 4.0
125-100 160 12.5 11 2900 82 4.0
125-100a 143 10 7.5 2900 77 4.0
125-125 160 20 15 2900 80 4.0
125-125a 143 16 11 2900 77 4.0
125-160 200 32 30 2900 78 4.0
125-160a 187 28 22 2900 76 4.0
125-160b 180 24.5 18.5 2900 73 4.0
125-200 200 50 45 2900 77 5.5
125-200a 187 44 37 2900 76 5.5
125-200b 172 37 30 2900 75 5.5
125-250 200 80 75 2900 75 5.0
125-250a 187 70 55 2900 74 5.5
125-250b 172 60 45 2900 73 5.5
125-315 200 125 110 2900 70 5.0
125-315a 187 110 90 2900 70 5.0
125-315b 172 93 75 2900 69 5.0
125-315c 160 78 55 2900 67 5.0
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
效率
(%)
汽蚀余量
(m)
150-125 160 20 11 2900 76 4.0
150-125a 150 16 7.5 2900 77 4.0
150-160 160 32 22 2900 75 4.0
150-160a 150 28 18.5 2900 76 4.0
150-160b 140 24 15 2900 73 4.0
150-200 160 50 37 2900 77 5.5
150-200a 150 44 30 2900 76 5.5
150-200b 140 38 22 2900 75 5.5
150-250 200 80 75 2900 75 5.0
150-250a 187 70 55 2900 74 5.5
150-250b 172 60 45 2900 73 5.5
150-315 200 125 110 2900 70 5.0
150-315a 187 110 90 2900 70 5.0
150-315b 172 93 75 2900 69 5.0

低转速

型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
40-125(i) 6.3 5 0.55 1450
40-160(i) 6.3 8 0.55 1450
40-160(i)a 5.5 6 0.55 1450
40-200(i) 6.3 12.5 0.75 1450
40-200(i)a 5.8 11 0.55 1450
40-250(i) 6.3 20 1.5 1450
40-250(i)a 5.8 17 1.1 1450
50-125 6.3 5 0.55 1450
50-160 6.3 8 0.55 1450
50-160a 5.5 6 0.55 1450
50-200 6.3 12.5 0.75 1450
50-200a 5.8 11 0.55 1450
50-250 6.3 20 1.5 1450
50-250a 5.8 17 1.1 1450
50-125(i) 12.5 5 0.55 1450
50-160(i) 12.5 8 0.75 1450
50-160(i)a 11 6 0.55 1450
50-200(i) 12.5 12.5 1.1 1450
50-200(i)a 11.2 10 0.75 1450
50-250(i) 12.5 20 2.2 1450
50-250(i)a 11.7 17.5 1.5 1450
50-250(i)b 10 13 1.1 1450
50-315(i) 12.5 32 4 1450
50-315(i)a 11.7 28 3 1450
50-315(i)b 10 21 3 1450
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
65-125 12.5 5 0.55 1450
65-160 12.5 8 0.75 1450
65-160a 11 6 0.55 1450
65-200 12.5 12.5 1.1 1450
65-200a 11.2 10 0.75 1450
65-250 12.5 20 2.2 1450
65-250a 11.7 17.5 1.5 1450
65-250b 10 13 1.1 1450
65-315 12.5 32 4 1450
65-315a 11.7 28 3 1450
65-315b 10 21 3 1450
65-125(i) 25 5 0.75 1450
65-160(i) 25 8 1.5 1450
65-160(i)a 22 6 1.1 1450
65-200(i) 25 12.5 2.2 1450
65-200(i)a 23.3 11 1.5 1450
65-250(i) 25 20 3 1450
65-250(i)a 22.2 15.8 2.2 1450
65-250(i)b 20 12.8 1.54 1450
65-315(i) 25 32 5.5 1450
65-315(i)a 22.5 26 4 1450
65-315(i)b 20 21 3 1450
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
80-125 25 5, 0.75 1450
80-160 25 8 1.5 1450
80-160a 22 6 1.1 1450
80-200 25 12.5 2.2 1450
80-200a 23.3 11 1.5 1450
80-250 25 20 3 1450
80-250a 22.2 15.8 2.2 1450
80-250b 20 12.8 1.5 1450
80-315 25 32 5.5 1450
80-315a 22.5 26 4 1450
80-315b 20 21 3 1450
80-125(i) 50 5 1.5 1450
80-160(i) 50 8 2.2 1450
80-160(i)a 44.7 6 1.5 1450
80-160(i)b 43.2 5.8 1.5 1450
80-200(i) 50 12.5 4 1450
80-200(i)a 44.7 10 3 1450
80-250(i) 50 20 5.5 1450
80-250(i)a 46 17 4 1450
80-250(i)b 40.5 13 3 1450
80-315(i) 50 32 11 1450
80-315(i)a 46 27.9 7.5 1450
80-315(i)b 40.5 21 5.5 1450
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
100-125 50 5 1.5 1450
100-160 50 8 2.2 1450
100-160a 46 6 1.5 1450
100-200 50 12.5 4 1450
100-200a 44.7 10 3 1450
100-250 50 20 5.5 1450
100-250a 46 17 4 1450
100-250b 40.5 13 3 1450
100-315 50 32 11 1450
100-315a 46 27.9 7.5 1450
100-315b 40.5 21 5.5 1450
100-125(i) 80 5 2.2 1450
100-160(i) 80 8 3 1450
100-160(i)a 72 6.5 2.2 1450
100-200(i) 80 12.5 5.5 1450
100-200(i)a 72 10 4 1450
100-250(i) 80 20 11 1450
100-250(i)a 75 17.5 7.5 1450
100-250(i)b 69 15 5.5 1450
100-315(i) 80 32 15 1450
100-315(i)a 75 27.5 11 1450
100-315(i)b 70 24 11 1450
100-400(i) 80 50 22 1450
100-400(i)a 75 44 18.5 1450
100-400(i)b 70 38 15 1450
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
125-125 100 5 2.2 1450
125-160 100 8 4 1450
125-160a 87 6 4 1450
125-200 100 12.5 7.5 1450
125-200a 89 10 5.5 1450
125-250 100 220 11 1450
125-250a 93.5 17.5 7.5 1450
125-250b 87 15 7.5 1450
125-315 100 32 15 1450
125-315a 91 27 11 1450
125-315b 87 24 11 1450
125-400 100 50 30 1450
125-400a 94 44 22 1450
125-400b 87 37.5 18.5 1450
125-200(i) 160 12.5 11 1450
125-200(i)a 143 10 7.5 1450
125-250(i) 160 20 15 1450
125-250(i)a 147 17 11 1450
125-250(i)b 134 14 7.5 1450
125-315(i) 160 32 22 1450
125-315(i)a 150 28 18.5 1450
125-315(i)b 138 24 15 1450
125-400(i) 160 50 37 1450
125-400(i)a 150 44 30 1450
125-400(i)b 138 38 30 1450
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
150-200 160 12.5 11 1450
150-200a 143 10 7.5 1450
150-250 160 20 15 1450
150-250a 147 17 11 1450
150-250b 134 14 7.5 1450
150-315 160 32 22 1450
150-315a 150 28 18.5 1450
150-315b 138 24 15 1450
150-400 160 50 37 1450
150-400a 150 44 30 1450
150-400b 138 38 30 1450
150-200(i) 200 12.5 15 1450
150-200(i)a 179 10 11 1450
150-250(i) 200 20 18.5 1450
150-250(i)a 187 17.5 15 1450
150-250(i)b 173 14 11 1450
150-315(i) 200 32 30 1450
150-315(i)a 187 28 22 1450
150-315(i)b 173 24 18.5 1450
150-400(i) 200 50 45 1450
150-400(i)a 187 44 37 1450
150-400(i)b 173 37.5 30 1450
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
200-200 200 12.5 15 1450
200-200a 179 10 11 1450
200-250 200 20 18.5 1450
200-250a 187 17.5 15 1450
200-250b 173 14 11 1450
200-315 200 32 30 1450
200-315a 187 28 22 1450
200-315b 173 24 18.5 1450
200-400 200 50 45 1450
200-400a 187 44 37 1450
200-400b 173 37.5 30 1450
200-200(i) 400 12.5 22 1450
200-200(i)a 358 10 18.5 1450
200-250(i) 400 20 30 1450
200-250(i)a 358 16 22 1450
200-250(i)b 322 13 18.5 1450
200-315(i) 400 32 55 1450
200-315(i)a 374 28 45 1450
200-315(i)b 346 24 37 1450
200-400(i) 400 50 90 1450
200-400(i)a 374 44 75 1450
200-400(i)b 347 38 55 1450
200-400(i)c 320 32 45 1450
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
250-250 550 20 45 1450
250-250a 490 16 37 1450
250-315 550 32 75 1450
250-315a 515 28 55 1450
250-315b 476 24 45 1450
250-400 550 50 110 1450
250-400a 515 44 90 1450
250-400b 476 37.5 75 1450
300-400 720 50 132 1450
300-400a 662 44 110 1450
300-400b 609 38 90 1450
300-400c 561 33 75 1450
300-460 720 65 200 1450
300-460a 662 55 160 1450
300-460b 609 45 110 1450
300-460c 561 38 90 1450
300-510 720 80 250 1450
300-510a 662 70.5 200 1450
300-510b 609 62 160 1450
300-510c 561 54.5 132 1450
300-235 720 18 55 970
型号 流量
(m3/h)
扬程
(m)
电机功率 (kw) 转速
(r/min)
300-235a 657 15 45 970
300-300 720 28 75 970
300-300a 666 24 75 970
300-300b 623 21 55 970
300-380 720 44 132 970
300-380a 666 38 110 970
300-380b 623 33 90 970
350-250 800 20 75 970
350-250a 715 16 55 970
350-315 800 32 90 970
350-315a 748 28 75 970
350-315b 692 24 75 970
350-400 800 50 160 970
350-400a 750 44 132 970
350-400b 697 38 110 970
400-400 1080 12.5 55 970
400-400a 966 10 45 970
400-500 1080 20 90 970
400-500a 966 17 75 970
400-500b 935 15 55 970
400-625 1080 32 132 970
400-625a 996 27 110 970
400-625b 935 24 90 970
500-400 1200 12.5 75 970
500-400a 1073 10 55 970
500-500 1200 20 110 970
500-500a 1106 17 90 970
500-500b 1040 15 75 970
500-625 1200 32 160 970
500-625a 1106 27 132 970
500-625b 1040 24 110 970

ihg型立式不锈钢离心泵

ihg立式不锈钢离心泵特点
运行平稳:泵轴的同心度及叶轮优异的动静平衡,保证平稳运行,*振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用*品质;配套,整机*工作时间大大提升。


ihg立式不锈钢离心泵用途
ihg型立式单级单吸化工离心泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,该离心泵适用于石油、化工、冶金、电力、造纸、食口制药等部门,使用温度为-20℃~ 105℃。

ihg立式不锈钢离心泵工作条件

1、吸入压力≤1.6mpa,或泵系统zui高工作压力 ≤1.6mpa,即泵吸入口压力 泵扬程≤1.6mpa、泵静压试验压力为2.5mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6mpa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。

ihg型立式不锈钢离心泵结构图


留言框

  • 产品:

  • 您的单位:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 省份:

  • 详细地址:

  • 补充说明:

  • 验证码:

    请输入计算结果(填写阿拉伯数字),如:三加四=7
contact us
  • 联系qq:1597533116
  • 联系邮箱:equanby@163.com
  • 传真:86-21-59266228
  • 联系地址:上海市青浦区金泽工业园区

扫一扫  微信咨询

©2024 上海鄂泉泵业有限公司 ag尊龙凯时人生就是博·(中国)官网的版权所有  备案号:  googlesitemap    总访问量:657544

产品推荐区:yw型液下排污泵不锈钢潜水排污泵isg立式管道离心泵




网站地图
