lw立式排污泵|鄂泉泵业-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-15
  • 产品型号:
  • 简单描述
  • lw立式排污泵具有两种结构形式,一是电机与泵直接同轴,二是采用联轴器联接,电机采用标准立式电机。也可用于清水及带弱腐蚀性介质。
详细介绍

lw立式排污泵结构说明:



lw立式排污泵
为单吸蜗壳式泵,泵内装有无堵塞防缠绕型单(双)大流道叶轮,具有很好的通过能力。

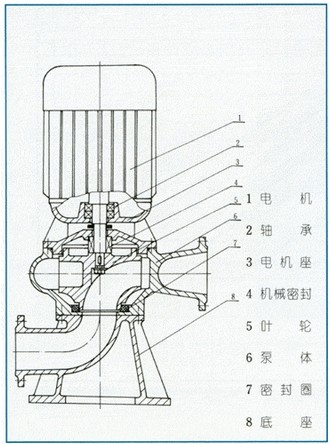

其结构图如下,每种结构形式具有两种底座连接形式,一是进口水平吸入,具有转角功能,可根据使用要求,进出口安放成0°、90°、180°、270°,便于管路连接,二是进口轴向吸入,便于立式安装。

使用条件:
1、产品在额定电压为380v,电源频率为50hz时适用
2、介质温度不超过40摄氏度,介质密度≤1150kg/m3,ph值在5-9范围之间;
3、海拔高度不超过1000米;
4、输送介质年粘度不超1000cp;
5、产品材质主要为铸铁,不能用于强腐蚀性或含有强腐蚀性的介质中;
注意:在选型或安装使用前务使泵实际使用条件符合以上条款,确保产品的正确使用!
lw型无堵塞直立式排污泵,管道排污泵性能参数表:

型  号

口 径
mm

流 量
m3/h

扬 程
m

功 率
kw

转 速
r/min

效 率
%

25lw8-22-1.1

25

8

22

1.1

2825

38.5

32lw12-15-1.1

32

12

15

1.1

2825

40

40lw15-15-1.5

40

15

15

1.5

2840

45.1

40lw15-30-2.2

40

15

30

2.2

2840

48

50lw20-7-0.75

50

20

7

0.75

1390

54

50lw10-10-0.75

50

10

10

0.75

1390

56

50lw20-15-1.5

50

20

15

1.5

2840

55

50lw15-25-2.2

50

15

25

2.2

2840

56

50lw18-30-3

50

18

30

3

2880

58

50lw25-32-5.5

50

25

32

5.5

2900

53

50lw20-40-7.5

50

20

40

7.5

2900

55

65lw25-15-2.2

65

25

15

2.2

2840

52

65lw37-13-3

65

37

13

3

2880

55

65lw25-30-4

65

25

30

4

2890

58

65lw30-40-7.5

65

30

40

7.5

2900

56

65lw35-50-11

65

35

50

11

2930

60

65lw35-60-15

65

35

60

15

2930

63

80lw40-7-2.2

80

40

7

2.2

1420

52

80lw43-13-3

80

43

13

3

2880

50

80lw40-15-4

80

40

15

4

2890

57

80lw65-25-7.5

80

65

25

7.5

2900

56

100lw80-10-4

100

80

10

4

1440

62

100lw110-10-5.5

100

110

10

5.5

1440

66

100lw100-15-7.5

100

100

15

7.5

1440

67

100lw85-20-7.5

100

85

20

7.5

1440

68

100lw100-25-11

100

100

25

11

1460

65

100lw100-30-15

100

100

30

15

1460

66

100lw100-35-18.5

100

100

35

18.5

1470

65

125lw130-15-11

125

130

15

11

1460

62

120lw130-20-15

125

130

20

15

1460

63

150lw145-9-7.5

150

145

9

7.5

1440

63

150lw180-15-15

150

180

15

15

1460

65

150lw180-20-18.5

150

180

20

18.5

1470

75

150lw180-25-22

150

180

25

22

1470

76

150lw130-30-22

150

130

30

22

1470

75

150lw180-30-30

150

180

30

30

1470

73

150lw200-30-37

150

200

30

37

1480

70

200lw300-7-11

200

300

7

11

970

73

200lw250-11-15

200

250

11

15

970

74

200lw400-10-22

200

400

10

22

1470

76

200lw400-13-30

200

400

13

30

1470

73

200lw250-15-18.5

200

250

15

18.5

1470

72

200lw300-15-22

200

300

15

22

1470

73

200lw250-22-30

200

250

22

30

1470

71

200lw350-25-37

200

350

25

37

1980

75

200lw400-30-55

200

400

30

55

1480

70

250lw600-9-30

250

600

9

30

980

74

250lw600-12-37

250

600

12

37

1480

78

250lw600-15-45

250

600

15

45

1480

75

250lw600-20-55

250

600

20

55

1480

73

250lw600-25-75

250

600

25

75

1480

73

300lw800-12-45

300

800

12

45

980

76

300lw500-15-45

300

500

15

45

980

70

300lw800-15-55

300

800

15

55

980

73

300lw600-20-55

300

600

20

55

980

75

300lw800-20-75

300

800

20

75

980

78

300lw950-20-90

300

950

20

90

980

80

300lw1000-25-110

300

1000

25

110

980

82

350lw1100-10-55

350

1100

10

55

980

84.5

350lw1500-15-90

350

1500

15

90

980

82.5

350lw1200-18-90

350

1200

18

90

980

83.1

350lw1100-28-132

350

1100

28

132

740

83.2

350lw1000-36-160

350

1000

36

160

740

78.5

400lw1500-10-75

400

1500

10

75

980

82.1

400lw2000-15-132

400

2000

15

132

740

85.5

400lw1700-22-160

400

1700

22

160

740

82.1

400lw1500-26-160

400

1500

26

160

740

83.5

400lw1700-30-200

400

1700

30

200

740

83.5

400lw1800-32-250

400

1800

32

250

740

82.1

500lw2500-10-110

500

2500

10

110

740

82

500lw2600-15-160

500

2600

15

160

740

83

500lw2400-22-220

500

2400

22

220

740

84

500lw2600-24-250

500

2600

24

250

740

82

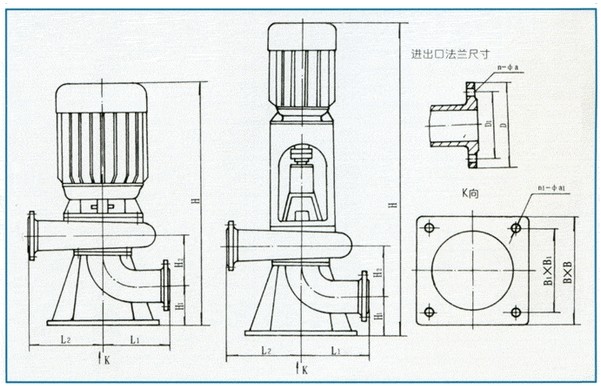

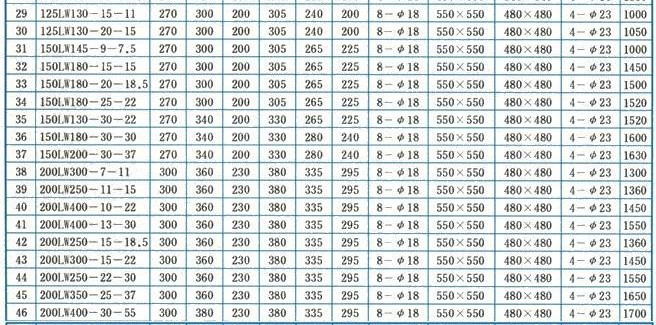

无堵塞直立式排污泵,安装尺寸图:

无堵塞直立式排污泵,概述:
  lw立式排污泵是引进*技术,通过吸收、转化研制而成,各项性能指标均达到国家标准同类产品水平。由于采用*的单(双)通道叶轮,排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒,动密封采用两组特殊材料的硬质合金机械密封装置,材质为铸铁和不锈钢。lw立式排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水,污物,
无堵塞直立式排污泵,产品特点:
1、机械密封采用新型磨檫副,并长期处入油室内运行;
2、整体结构紧凑、体积小、燥声小、节能*,检修方便,方便用户更换
3、采用双叶片叶轮结构,大大提高了污物的通过能力
4、自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;
5、可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;
6、能够在设计范围内使用,而保证电机不会过载;
7、该泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支;

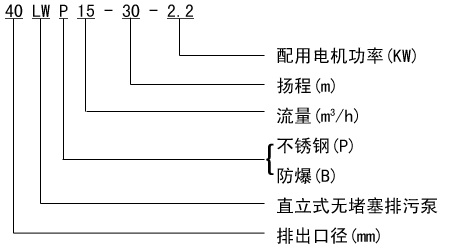

lw型无堵塞管道排污泵型号意义:
