立式双吸管道离心泵slb-尊龙凯时·中国官方网站

  • 更新时间:  2024-07-03
  • 产品型号:  slb
  • 简单描述
  • 立式双吸管道离心泵,是我公司根据市场需要,专门为城市供水、供暖、空调制冷等行业生产的国内型的双吸泵。该系列产品广泛用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶工业、亦适合炼油工业中一般性用途。
详细介绍

立式双吸管道离心泵主要特点:
 slb系列立式便拆式单级双吸离心泵,是我公司根据市场需要,专门为城市供水、供暖、空调制冷等行业生产的国内型的双吸泵。该系列产品广泛用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶工业、亦适合炼油工业中一般性用途。
 slb型泵采用了目前国内外的水利模型,性能稳定 、效率高。产品结构紧凑、运行平稳振动小,安装维修方便。
便拆立式单级双吸离心泵,slb型便拆立式双吸泵性能范围
出口直径:dn=125~350mm
流量范围(额定点):q=100~1680m3/h
扬程范围(额定点):h==6.8~123m

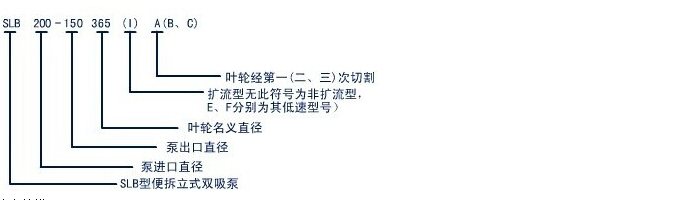

立式双吸离心泵型号意义:


水力性能
1.采用计算机对泵的水利模型进行优化设计,slb双吸泵具有高效率的抗汽蚀性能,该系列泵与国内同类产品相比,效率要高出1~3%,抗汽蚀性能也有所提高。
工作条件
系统zui高工作压力为2.5mpa;即泵出口压力=泵入口压力 泵扬程≤2.5mpa。根据泵承受的zui大压力,泵体和甏盖材质采用灰口铸铁(1.6mpa)、球墨铸铁(2.0mpa)、铸钢(2.5mpa,包括不锈钢)。在订货时请注明泵的承压情况或材质。
2.工作介质为温度不超过100°c的清水或物理化学性质类似清水的其他液体。
结构特点:
 1.结构紧凑,占地空间小;进出口在同一条水平线上,安装方便。采用便拆结构是泵在检修时不需拆卸进出口管路和电机。转子为一组合件,只需卸下中间联轴器,转子部件便可逐一取出,检修十分方便。这仪优点对更换大功率泵的轴承和机械密封等易损件尤为明显。
2.转子部件轴向尺寸短因而刚性好,而且泵与电机架、电机架与电机、联轴器之前的连接均为止口联接,组件同心度高。同时水力模型几乎没有轴向力和径向力,因而运行平稳、噪音低、振动小。
3.泵轴采用独立的轴承支承,保证电机长时间安全地运行,泵轴承采用油脂润滑,轴承压盖没有加油油杯。密封 采用机械密封,密封摩擦副采用石墨对碳化钨,不泄露,使用寿命长。
密封:
采用机械密封,密封磨擦副采用石墨对碳化钨,不泄露,使用寿命长。
立式双吸离心泵主要零件材质:


立式双吸管道离心泵性能参数

型号

流量

扬程

效率

电机功率

转速

汽蚀余量

capcity

m3/h

h

(m)

n

(﹪)

p

(kw)

speed

(rymin)

(npsh)r

(m)

150-400i

320

50

79.2

75

1450

4.8

150-400ia

300

45

78.8

55

1450

4.8

150-400ib

280

40

78.7

45

1450

4.8

150-400ic

260

35

78.5

37

1450

4.8

150-400

200

50

79.1

45

1450

4.8

150-400a

187

45

78.9

37

1450

4.8

150-400b

175

40

78.2

37

1450

4.8

150-400c

167

35

77.9

30

1450

4.8

150-320i

320

32

78.3

45

1450

4.7

150-320ia

300

28

77.1

37

1450

4.7

150-320ib

280

24

76.8

30

1450

4.7

150-320

200

32

77.9

30

1450

4.7

150-320a

187

28

77.3

22

1450

4.7

150-320b

175

24

76.9

18.5

1450

4.7

150-260i

320

22

80.2

30

1450

4.6

150-260ia

300

18

79.5

22

1450

4.6

150-260ib

280

14

78.8

15

1450

4.6

200-480i

480

65

81.5

132

1450

4.2

200-480ia

450

58

81.2

110

1450

4.2

200-480ib

420

50

81.1

90

1450

4.2

200-480ic

380

45

80.2

75

1450

4.2

200-480

280

65

81.4

75

1450

4.2

200-480a

260

58

81.2

75

1450

4.2

200-480b

240

52

81.3

55

1450

4.2

200-480c

220

45

80.5

45

1450

4.2

200-390i

480

45

81.5

90

1450

3.8

200-390ia

465

39

80.2

75

1450

3.8

200-390ib

450

30

79.5

55

1450

3.8

200-390

280

45

81.2

55

1450

3.8

200-390a

260

39

80.3

45

1450

3.8

200-390b

235

30

79.6

30

1450

3.8

200-300i

450

25

82.5

45

1450

3.6

200-300ia

430

21

81.7

37

1450

3.6

200-300ib

410

18

81.2

30

1450

3.6
