不锈钢气液混合自吸泵工作条件:
1.稀薄、干净、低粘度或含微细杂质液;
2.ph范围为3~9 ;
3.液体温度:-15℃至+120℃ ;
4.耐环境温度:+40℃ ;
5.气液比约为1:9(吸气量为8-10%);
6.自吸高度为9-npsh(m) ;
7.水平向为吸入口、垂直向为排出口。

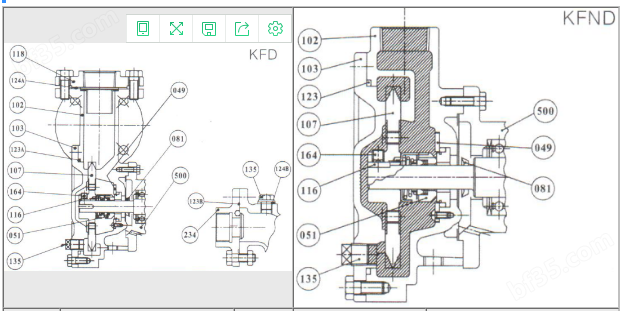

气水混合泵结构图:
序号 | 零件名称 | 数量 | kfd | kfnd | |
049 | 轴封紧固环 | 1 | 304 | ||
051 | 机械轴封 | 1 | 碳化硅x碳化硅 | ||
081 | 挡水环 | 1 | 丁晴橡胶 | ||
102 | 泵体 | 1 | 304 | ||
103 | 泵盖 | 1 | 304 | ||
107 | 叶轮 | 1 | 304 | ||
116 | 键 | 1 | 304 | ||
118 | 吐出口配对法兰 | 1 | 304 | — | |
123 | o形环 | 1 | 聚四氟乙烯 | ||
124 | 吐出口垫片 | 1 | 树脂橡胶 | ||
135 | 栓塞 | 1 | 304 | ||
164 | 紧固螺钉 | 2 | 304 | ||
500 | 电机 | 1 | 轴材质304 |
气液混合泵型号意义:
例如:25kfdlb-2 25-口径mm kfd-气液混合泵 l-联轴式 b-防爆电机 62-流量m3/h
混合泵技术选型(性能参数):
型号 | 配用电机 | h (m) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | |
功率(kw) | 相数 | |||||||||
20kfd-1 | 0.75 | 单相、三相 | q (m3/h) | 2.8 | 2.2 | 1.6 | 1 | 0.4 |
|
|
20kfdb-1 | 三相 | |||||||||
25kfd-2 | 1.1 | 单相、三相 | 3.5 | 2.8 | 2.5 | 2 | 1.6 | 1 |
| |
25kfdb-2 | 三相 | |||||||||
40kfd-6 | 3 | 三相 | 8 | 7.5 | 6.5 | 6 | 5.5 | 4.5 | 3.5 | |
40kfdb-6 | 4 | |||||||||
50kfd-12 | 5.5 | 三相 | 18 | 16 | 15 | 14 | 12 | 10 | 7.5 | |
50kfdb-12 | 7.5 | |||||||||
20kfdl-1 | 0.55 | 单相、三相 | q (m3/h) | 2.8 | 2.2 | 1.6 | 1 | 0.4 |
|
|
20kfdlb-1 | 三相 | |||||||||
25kfdl-2 | 1.1 | 单相、三相 | 3.5 | 2.8 | 2.5 | 2 | 1.6 | 1 |
| |
25kfdlb-2 | 三相 | |||||||||
40kfdl-6 | 4 | 三相 | 8 | 7.5 | 6.5 | 6 | 5.5 | 4.5 | 3.5 | |
40kfdlb-6 | ||||||||||
50kfdl-11 | 7.5 | 三相 | 18 | 16 | 15 | 14 | 12 | 10 | 7.5 | |
50kfdbl-11 |
声明:1、以上信息仅供参考之用,各项性能参数以实物为准;
2、产品如有调整,恕不另行通知。

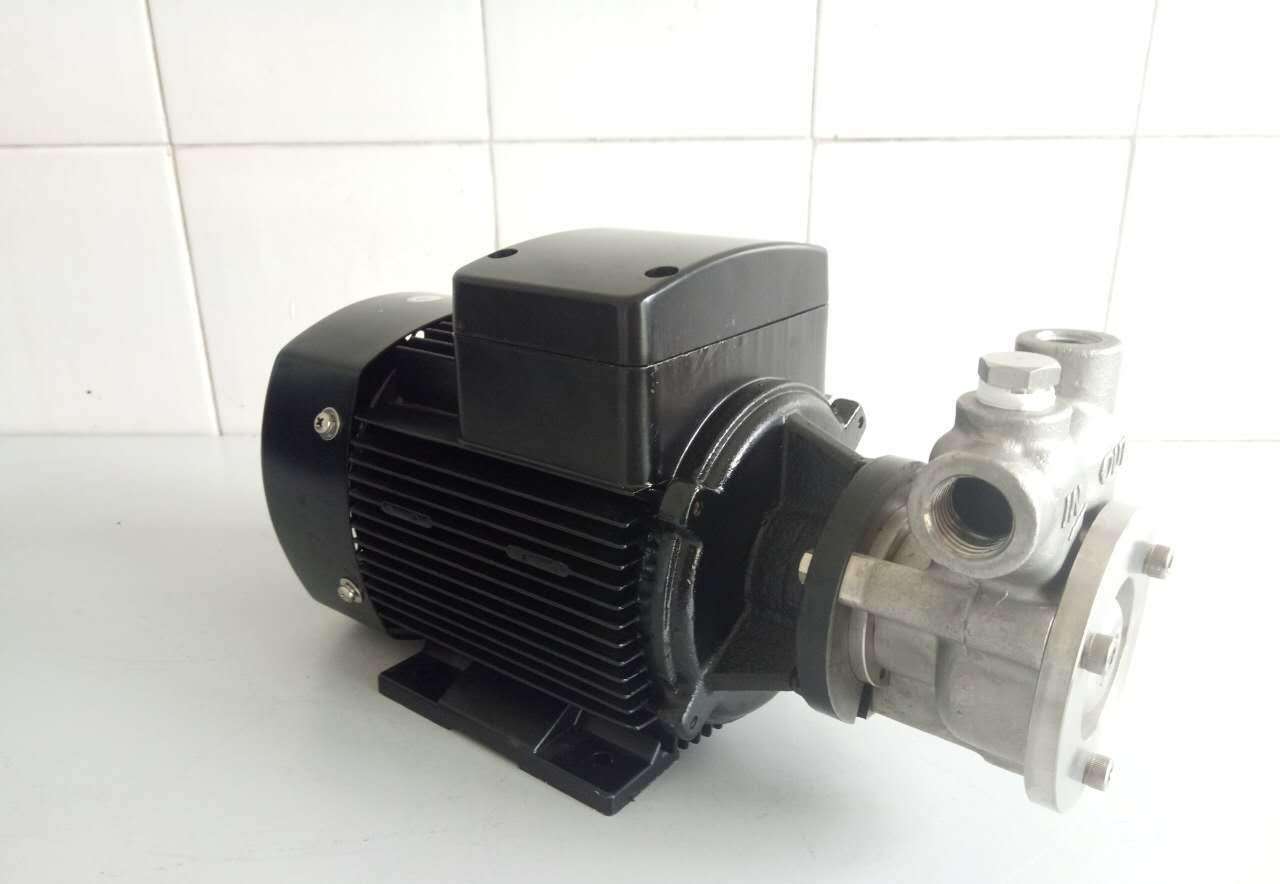

不锈钢气液混合自吸泵特点:
kfd(b)型不锈钢自吸气液混合泵是一种卧式安装的混合泵系列产品,采用特配电机直联式结构该泵结构、性能全部引进国外技术。泵的过流部件全部采用不锈钢材料精铸制成。
气液混合泵的吸入口可以利用负压作用吸入气体,所以无需采用空气压缩机和大气喷射器。高速旋转的泵叶轮将液体与气体混合搅拌,所以无需搅拌器和混合器。由于泵内的加压混合,气体与液体充分溶解,溶解效率可达80~100%。所以无需大型加压溶气罐或昂贵的反应塔即可制取高度溶解液。一台气液混合泵即可进行气液吸引、混合、溶解并直接将高度溶解液送至使用点。因此,使用气液混合泵,可以提高溶气液制取效率、简化制取装置、节省场地、大幅降低初次投资、节省运行成本及维护费用。
防爆型气液混合泵应用范围:
1.气浮处理设备、臭氧水制取设备、富氧水制取设备、生化处理设备等。
2.各种温度调节装置的热媒、冷媒循环移送。
3.各种过滤装置。
4.从地下储罐吸引或高压移送汽油、稀释液、各种溶剂等低粘度液体。
5.清水、纯水、食品、化学液、废液等的喷雾处理。
6.断续运转、水锤、背压急剧变化之类苛刻用途。如:小型蒸汽锅炉、高楼给水、向高压罐高压注水、由真空罐吸引。
7.从河川或储水罐等采取水样,移送发泡性液体、易于出现气窝的长横管路中的送液体。
