移动式柴油机自吸泵-尊龙凯时·中国官方网站

  • 更新时间:  2024-07-03
  • 产品型号:  zwc
  • 简单描述
  • zwc移动式柴油机自吸排污泵集自吸和无堵塞排污于一身,既可象一般清水自吸泵那样不需按底阀,不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物,*减轻工人的劳动强度,而且使用、移动、安装方便、极少维修、性能稳定。而且使用、移动、安装方便、极少维修、性能稳定。配合柴油机的可移动性,不需引用电线的原因,更是提高了该泵的灵活性。
详细介绍

产品概述:

zwc柴油机自吸排污泵集自吸和无堵塞排污于一身,既可象一般清水自吸泵那样不需按底阀,不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物,*减轻工人的劳动强度,而且使用、移动、安装方便、极少维修、性能稳定。而且使用、移动、安装方便、极少维修、性能稳定。配合柴油机的可移动性,不需引用电线的原因,更是提高了该泵的灵活性。

使用范围:
①环境温度≤45℃,介质温度≤60℃。
②介质ph值铸铁泵为6~9,不锈钢泵为1~14。
③通过颗粒大直径为泵口径的60%,纤维长度为口径的5倍。
④介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。

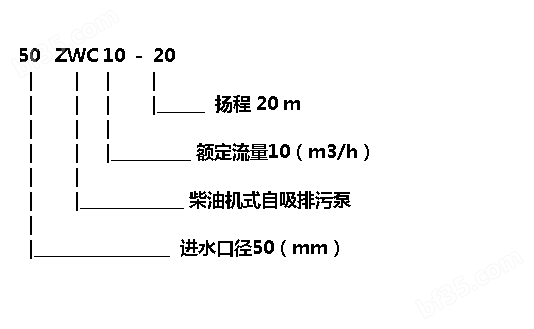

型号意义:


结构及工作原理:

zwc移动式柴油机自吸排污泵主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

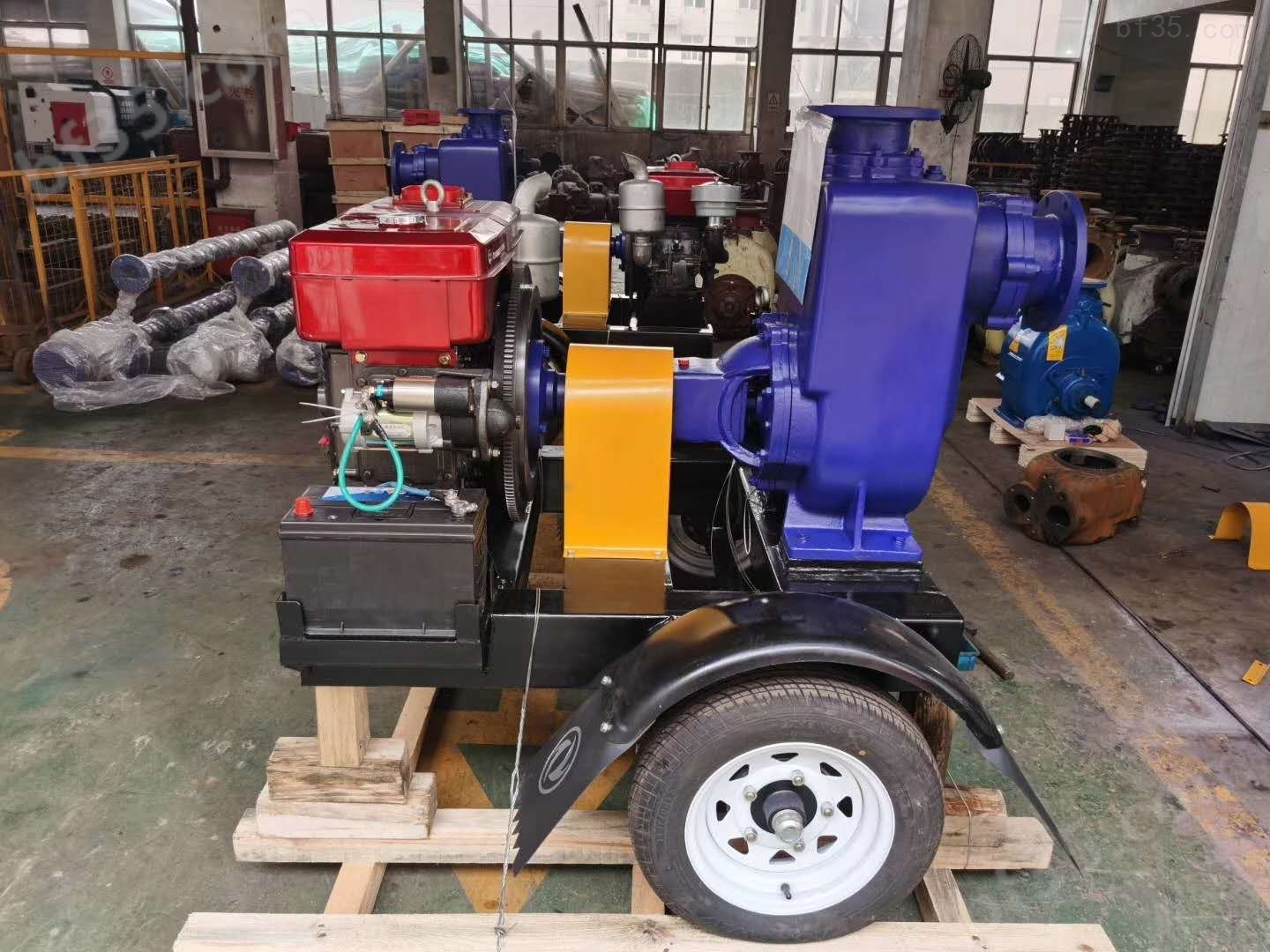

实物图;


  移动柴油机自吸泵式性能参数表:

型号

流量
(m3/h)

扬程
(m)

功率
(kw)

效率
(%)

汽蚀余量
(%)

zwc25-8-15

8

15

2.2

45

2.0

zwc32-5-20

5

20

2.2

45

2.5

zwc32-10-20

10

20

2.2

45

2.5

zwc32-9-30

9

30

3

48

2.5

zwc40-10-20

10

20

2.2

45

2.5

zwc40-20-15

20

15

2.2

45

2.5

zwc40-15-30

15

30

3

48

2.5

zwc50-10-20

10

20

2.2

45

2.5

zwc50-20-12

20

12

2.2

45

2.5

zwc50-15-30

15

30

3

48

2.5

zwc50-20-35

20

35

5.5

48

2.5

zwc65-30-18

30

18

4

45

2.5

zwc65-25-30

25

30

5.5

50

3.0

zwc65-25-40

25

40

7.5

50

3.0

zwc65-40-25

40

25

7.5

50

3.0

zwc65-65-25

65

25

7.5

52

3.0

zwc80-40-16

40

16

4

50

3.0

zwc80-40-25

40

25

7.5

50

3.0

zwc80-25-40

25

40

7.5

50

3.0

zwc80-65-25

65

25

7.5

52

3.0

zwc80-80-35

80

35

15

45

3.0

zwc80-40-50

40

50

18.5

50

3.0

zwc80-50-60

50

60

22

55

3.0

zwc100-100-15

100

15

7.5

50

4.0

zwc100-80-20

80

20

7.5

53

4.0

zwc100-100-20

100

20

11

53

4.0

zwc100-100-30

100

30

22

53

4.0

zwc100-80-45

80

45

30

55

4.0

zwc100-80-60

80

60

37

53

4.0

zwc100-80-80

80

80

45

50

4.0

zwc125-120-20

120

20

15

55

4.5

zwc150-180-14

180

14

15

60

5.0

zwc150-180-20

180

20

22

60

5.0

zwc150-180-30

180

30

37

65

5.0

zwc150-180-38

180

38

55

45

5.0

zwc200-280-14

280

14

22

65

5.0

zwc200-280-20

280

20

37

62

5.0

zwc200-300-25

300

25

45

59

5.0

zwc200-280-28

280

28

55

55

4.8

zwc250-420-20

420

20

55

61

6.0

zwc300-800-14

800

14

55

65

6.0
