立式管道循环泵td-尊龙凯时·中国官方网站

  • 更新时间:  2024-07-03
  • 产品型号:  td
  • 简单描述
  • td立式管道循环泵适用与清洁、稀薄、非侵蚀、非易爆易燃,且不含有任何可能对泵造成机械或化学损害的固体颗粒和纤维的液体中使用。具体对液体要求及应用如下;而在液体粘稠或密度较大情况下使用时会造成泵特性曲线的下降和能耗的增加。液体温度:-15℃~120℃ 系统耐压力:常规型为pn12巴;特殊型为pn16巴。
详细介绍

一、立式管道循环泵产品概述
 td立式管道循环泵是在以往isg立式离心泵基础上优化升级的一款立式离心泵产品,改变了以往采用加长轴电机的弊端、每次更换机械密封都需要把电机取下来很是麻烦、而且叶轮轴磨损之后还必须更换新的电机转子或者返厂维修、这样难免会带来不必要的经济损失,所以我们在结合这一弊端的基础上优化升级了常规的立式管道离心泵产品,把电机一律该为标准轴电机、客户可以任意选购各个品牌的电机、新型td立式循环泵换机械密封再也不用把电机取下来就能更换密封了。
二、td型管道离心泵产品主要特点
td型管道离心泵,配用标准电机方便用户自己任意选用各个品牌的电机。此类产品的结构与相近类型产品相比,更不易受到泵送液体中杂质的影响。bytd离心泵设计为泵壳顶部叶轮及泵轴可拉出的拆装形式,在维修更换叶轮时不需要拆卸进出口管道连接部件即可更换叶轮
叶轮没有直接安装在电机轴上,电机轴与泵轴之间采用联轴器连接、更换机械密封再也不用把电机取下来就能方便更换机械密封了。机械密封采用优质的硬zhi合金密封环,使其耐磨性明显提高,能有效地延长bytd离心泵的使用寿命。
3、td管道泵的扬程可根据客户需要选用td水泵的级数并结合切割叶轮外径尺寸大小来满足所需要的参数,而不改变安装占地面积,这是其它泵类所不具有的。
三、td立式管道离心泵主要用途:
td立式管道离心泵适用与清洁、稀薄、非侵蚀、非易爆易燃,且不含有任何可能对泵造成机械或化学损害的固体颗粒和纤维的液体中使用。具体对液体要求及应用如下;而在液体粘稠或密度较大情况下使用时会造成泵特性曲线的下降和能耗的增加。液体温度:-15℃~120℃ 系统耐压力:常规型为pn12巴;特殊型为pn16巴。

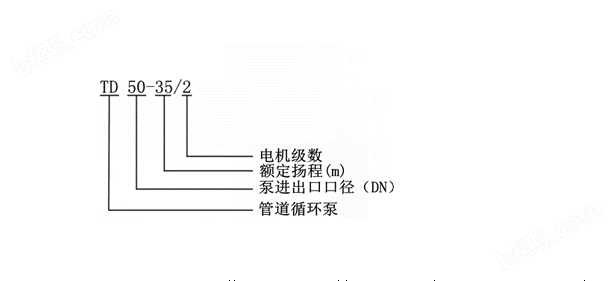

型号意义;

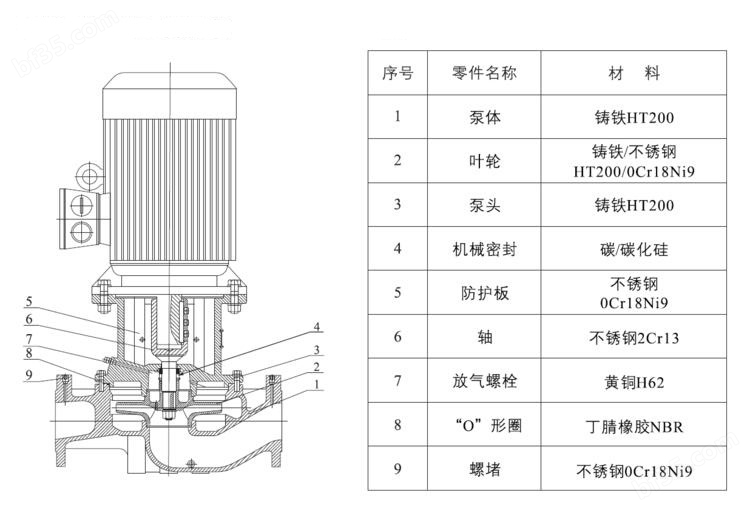

产品结构:


产品采用电机与泵可分离式结构,泵部分设计为可拉出形式。所有的该类产品都配有标准电机和机械密封。电机为全封闭、风冷式标准电机。其主要尺寸符合jb/t8680标准。
产品泵体相当于一段管路。在泵进行维修时。可以用盲法兰将泵体封堵,从而不影响系统的正常运行。
产品的联接法兰尺寸符合gb/t17241.6或iso7005-2、din2501标准中pn16时的有关规定。
产品的进出口直径符合有关标准尺寸。
产品的泵头是联接电机泵的装置。其与泵体之间的密封采用o形圈。

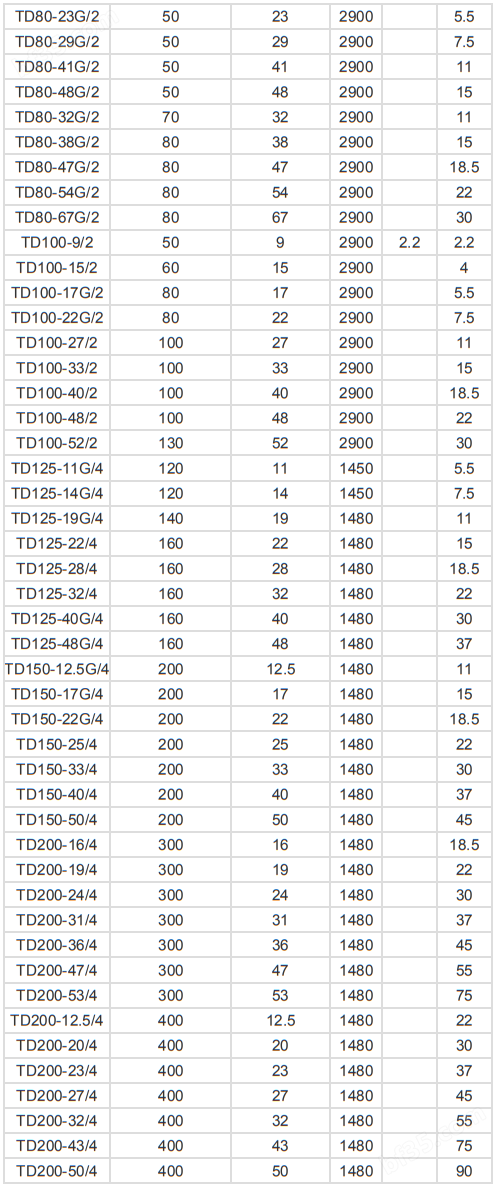

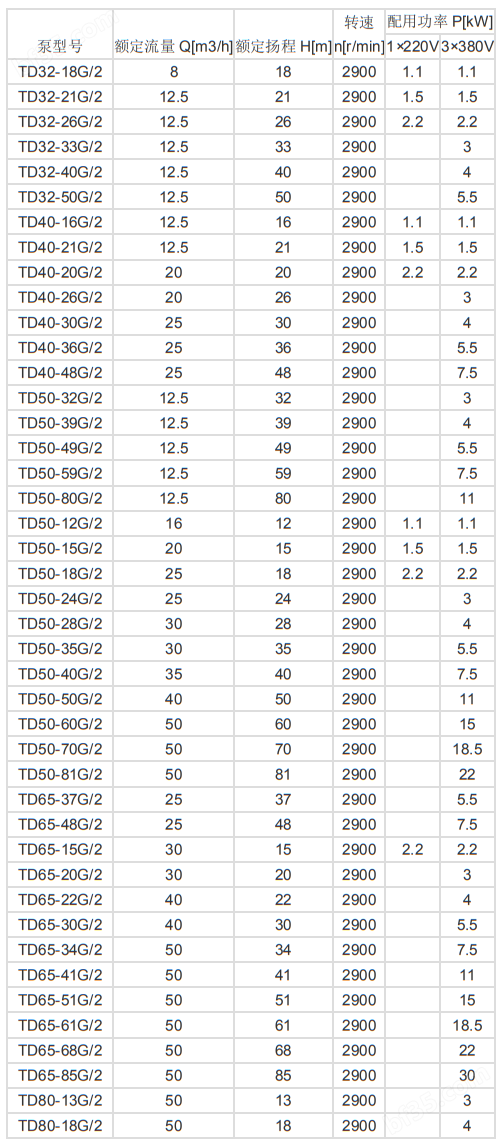

性能参数表;


td管道循环泵安装条件:
产品有不同的装置要求,具体的装置要求如下:
1、体系管路具有支撑泵的能力,2.2kw以下(包含2.2kw)电机的泵能够直接悬置于管道中 ;体系管路不具有支撑泵的能力或泵电机功率大于2.2kw时,泵有必要装置在支架或底板上。
2、对于配套2.2kw以下(包含2.2kw)电机的泵能够装置在水平或垂直于管道的方位上;对于2.2kw以上电机的泵只能装置在垂直于管道的方位上。
3、泵的安装,要确保泵在运用时体系管路的张力不该传递到泵体上。
4、为了确保电机的正常工作,泵要装置在确保有满足冷却的环境条件下,且冷却空气的温度不能超过40℃。
5、如果泵装置在户外,有必要配置合适的外罩以防止电器元件进水或凝霜。
6、为了便利对泵的查看和维修,在泵的上、下方有必要留有满足的空间。泵电机小于5.5kw时*小留300mm;泵电机大于5.5kw(包含5.5kw)时*小留1000mm。
7、为了防止噪音和振荡,确保获得*运行作用,泵在装置时要选用减振底座。一般选用水泥底座,底座的分量应该是大于或等于1.5×泵分量。
8、为满足客户的不同需要,产品分为带底板和不带底板两种。
