单级双吸离心泵s、sh型-尊龙凯时·中国官方网站

  • 更新时间:  2024-07-02
  • 产品型号:  s、sh型
  • 简单描述
  • s、sh型单级双吸离心泵是新型节能卧式中开泵,供输送清水或物理化学性质类似于水的其他液体,根据用户需求,通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体,该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。
详细介绍

s、sh型单级双吸离心泵概述:
   s、sh型单级双吸壳中开之离心泵,供抽送清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、厂矿、城市给水、电站、农田排灌和各种水利工程。

s、sh单级双吸离心泵适用范围:
适用于工厂、矿山、城市给排水、电站、农田灌溉和各种水利工程。

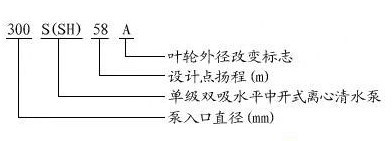

s、sh型单级双吸离心泵型号意义:

s、sh型单级双吸离心泵性能参数表:



型 号

流 量(m3/h)

扬 程 (m)

必需汽蚀余量(m)

转速 (r/min)

电机功率(kw)

150s-78

160

78

4.5

2950

55kw

150s-78a

140

60

4.5

2950

45kw

150s-50

160

50

4.5

2950

37kw

150s-50a

140

39

4.5

2950

30kw

150s-50b

133

36

4.5

2950

22kw

200s-95

280

95

5

2950

132kw

200s-95a

268

87

5

2950

110kw

200s-95b

245

72

5

2950

75kw

200s-63

280

63

5

2950

75kw

200s-63a

245

48

5

2950

55kw

200s-42

280

42

5

2950

45kw

200s-42a

245

36

5

2950

37kw

250s-65

485

65

3.8

1450

132kw

250s-65a

420

48

3.8

1450

90kw

250s-39

485

39

3.8

1450

75kw

250s-36a

420

29

3.8

1450

55kw

250s-24

485

24

3.8

1450

45kw

250s-24a

420

20

3.8

1450

37kw

250s-14

485

14

3.8

1450

30kw

250s-14a

420

10

3.8

1450

18.5kw

300s-90

790

90

4.8

1450

315kw

300s-90a

756

78

4.8

1450

280kw

300s-90b

720

67

4.8

1450

220kw

300s-58

790

58

4.8

1450

185kw

300s-58a

735

50

4.8

1450

160kw

300s-58b

685

43

4.8

1450

132kw

300s-32

790

32

4.8

1450

90kw

300s-32a

700

26

4.8

1450

75kw

300s-19

790

19

4.8

1450

55kw

300s-19a

700

15

4.8

1450

45kw

300s-12

790

12

4.8

1450

37kw

350s-125

1260

125

5.5

1450

630kw

350s-125a

1181

112

5.5

1450

560kw

350s-125b

1098

96

5.5

1450

500kw

350s-75

1260

75

5.5

1450

360kw

350s-75a

1170

65

5.5

1450

300kw

350s-75b

1080

55

5.5

1450

225kw

350s-44

1260

44

5.5

1450

220kw

350d-44a

1116

36

5.5

1450

160kw

350s-26

1260

26

5.5

1450

132kw

350s-26a

1130

21

5.5

1450

90kw

350s-16

1260

16

5.5

1450

75kw

350s-16a

1130

12

5.5

1450

55kw

500s-98

2020

98

6

970

780kw

500s-98a

1872

83

6

970

650kw

500s-98b

1746

74

6

970

550kw

500s-59

2020

59

6

970

460kw

500s-59a

1872

49

6

970

380kw

500s-59b

1746

40

6

970

310kw

500s-35

2020

35

6

970

280kw

500s-35a

1746

27

6

970

215kw

500s-22

2020

22

6

970

185kw

500s-22a

1746

17

6

970

132kw

500s-13

2020

13

6

970

110kw

600s-47

3170

47

7.5

970

550kw

600s-32

3170

32

7.5

970

380kw

600s-22

3170

22

7.5

970

250kw

600s-22a

2860

18

7.5

970

185kw

600s32

3170

32

7.5

970

355kw

600s-32a

2850

26

7.5

970

280kw

600s-47

3170

47

6..5

970

560kw

600s-47a

2920

40

6

970

450kw

600s-75

3170

75

6

970

900kw

600s-75a

2950

65

6

970

710kw

600s-75b

2710

55

6

970

560kw

600s-100

3170

100

6

970

1250kw

600s-100a

3000

90

6

970

1120kw

600s-100b

2830

80

6

970

900kw

800s-22

5500

22

7

730

450kw

4400

14

5

585

250kw

800s-22a

4830

17

7

730

315kw

3870

11

5

585

185kw

800s-32

5500

32

7

730

630kw

4400

20

4.5

585

315kw

800s-32a

4950

26

7

730

450kw

3960

17

4.5

585

250kw

800s-47

5500

47

6.5

730

1000kw

4400

30

4.2

585

450kw

800s-47a

5070

40

6.5

730

710kw

4060

25

4.2

585

355kw

800s-76

5500

76

6

730

1600kw

4400

49

4.2

585

800kw

800s-76a

5080

65

6

730

1250kw

4070

42

4.2

585

630kw

800s-76b

4680

55

6

730

1000kw

3750

35

4

585

500kw

s、sh单级双吸离心泵结构说明:
本型泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时方向旋转)。
泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。在进出水法兰上,帛有安装真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。
经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。
双吸密封环用以减少水泵压力室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。
轴封为软填料密封(根据用户需要可采用机械密封结构)。

s、sh单级双吸离心泵安装:
1、检查水泵和电动机应无损坏。
2、水泵的安装高度,加上吸入管路的水力损失,及其速度能,不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
3、安装顺序:
   ①将水泵放在埋有地脚螺栓的混凝土基础上,用调整其间的楔型垫块的方法校下水平,并适当拧紧地脚螺栓,以防走动。
   ②在基础与泵地脚之间灌注混凝土。
   ③待混凝土干固后,拧紧地脚螺栓,并重新检查水泵的水平度。
   ④校正电动机轴与泵轴的同心度。使两轴成一直线,在两轴外贺上的同轴度允差为0.1mm,端面间隙沿圆周的不均匀度允差0.3mm (在联接进出水管路及试运行后在分别校正一遍,仍应符合上述要求)。
   ⑤在检查电动机转向与水泵转向*后,装上联轴器及联接柱销。
4、进出水管路应另设支架支撑,不得借泵体支承。
5、水泵与管路之间的结合面,应保证良好 的气密性,尤其是进水管路,应严格保证不漏气,并且在装置上应无窝存空气的可能。
6、如水泵安装在进水水位以上时,为了灌泵起动,一般可装底阀。也可采用真空引水的方法。
7、水泵与出水管路之间一般需装闸阀和止回阀(扬程小于20m的可不用),止回阀装在闸阀后面。
以上所述的安装方法是指不配带公共底座的水泵机组。
安装配带公共底座的泵,用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求,和不配带公共底座的机组相同。
s、sh单级双吸离心泵使用注意事项:
1:订货时请注明具体技术参数、使用工况以及使用介质特性,以便能为您选择zui合适的产品。另请注明水泵运转方向(正转或反转),如订购非整机,因安装或调试不当产生的质量问题,则无质保。
2:泵经过长期运行后性能有显著下降时应拆机检查,并更换易损件(叶轮、轴、轴承、轴封、轴套与密封环等)。机组大修期一般为一年。
3:泵每运行500小时应对轴承进行加油。
4:此泵配填料型密封而产生的漏水属正常现象。
5:90kw以上泵型不建议采用公共底座。

s、sh单级双吸离心泵订货说明:

1.单级双吸离心泵产品名称及型号;
2.单级双吸离心泵规格口径;
3.单级双吸离心泵产品流量;
4.单级双吸离心泵产品扬程;
5.单级双吸离心泵产品功率;
6.单级双吸离心泵使用介质;
7.单级双吸离心泵产品材料;
8.如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号,请按型号直接向鄂泉我司销售部订购。
10.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图,由我们的鄂泉水泵专家为您审核把关。产品所属:清水离心泵
